تستهای استاندارد کنترل کیفیت کابلهای افشارنژاد
چکیده
کیفیت و ایمنی کابلهای الکتریکی تأثیر مستقیمی بر عملکرد سیستمهای برقی و کاهش تلفات انرژی دارد. شرکت افشارنژاد خراسان به عنوان یکی از برترین تولیدکنندگان سیم و کابل در ایران، تستهای استانداردی را برای کنترل کیفیت محصولات خود اجرا میکند. این مقاله به بررسی انواع تستهای استاندارد کنترل کیفیت کابلهای افشارنژاد میپردازد و روشهای تضمین کیفیت آنها را تحلیل میکند.
1. مقدمه
کیفیت کابلهای الکتریکی از اهمیت ویژهای برخوردار است، زیرا استفاده از کابلهای نامرغوب میتواند منجر به افت ولتاژ، افزایش دمای بیش از حد، آتشسوزی و حتی خرابی تجهیزات شود. در این راستا، شرکت افشارنژاد خراسان از تستهای کنترل کیفیت متعددی استفاده میکند تا عملکرد، ایمنی و دوام محصولات خود را تضمین کند. این تستها مطابق با استانداردهای بینالمللی مانند IEC، VDE، ISIRI و BS انجام میشوند.
2. انواع تستهای استاندارد کنترل کیفیت کابلهای افشارنژاد
2.1. تست هدایت الکتریکی (Conductivity Test)
این تست میزان هدایت الکتریکی هادیهای مسی یا آلومینیومی را بررسی میکند. هرچه مقاومت الکتریکی هادی کمتر باشد، تلفات انرژی کاهش یافته و بازده کابل افزایش مییابد.
2.2. تست ضخامت و ابعاد عایق (Insulation Thickness Test)

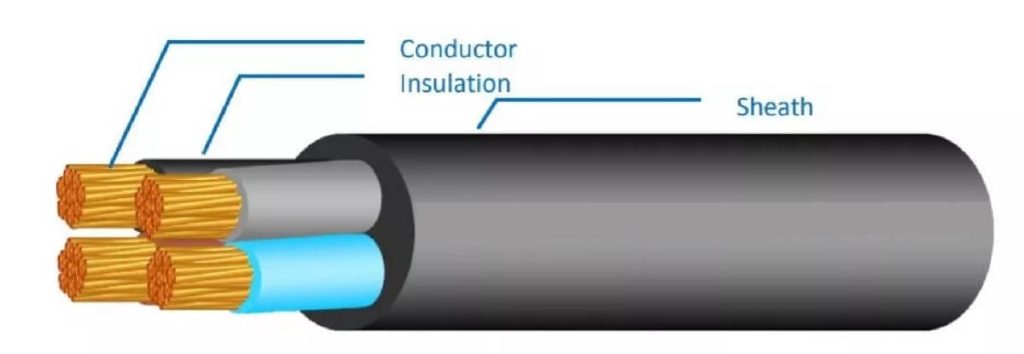

در این تست، ضخامت عایق و روکش کابلها اندازهگیری میشود تا مطابق با استانداردهای تعیینشده باشد. ضخامت عایق تأثیر مستقیم بر مقاومت الکتریکی و مکانیکی کابل دارد.
2.3. تست کشش و انعطافپذیری (Tensile & Flexibility Test)
در این آزمایش، مقاومت مکانیکی کابل تحت کشش و انعطافپذیری آن در برابر خم شدنهای مداوم بررسی میشود. کابلهای افشارنژاد باید انعطافپذیری بالایی داشته باشند تا در شرایط نصب مختلف دچار شکستگی نشوند.
2.4. تست مقاومت عایقی (Insulation Resistance Test)
این تست میزان مقاومت الکتریکی عایق را بررسی میکند تا از عدم نشتی جریان و ایمنی کابل اطمینان حاصل شود. هرچه مقاومت عایقی بیشتر باشد، احتمال بروز اتصال کوتاه کاهش مییابد.
2.5. تست ولتاژ ضربهای (Impulse Voltage Test)
این تست کابل را در معرض ولتاژهای ضربهای کوتاهمدت قرار میدهد تا مقاومت آن در برابر افزایش ناگهانی ولتاژ بررسی شود. این آزمایش بهویژه برای کابلهای قدرت و توزیع بسیار مهم است.
2.6. تست دوام در برابر حرارت (Thermal Stability Test)
این تست بررسی میکند که آیا کابل در دماهای بالا عملکرد مطلوبی دارد یا خیر. کابلهای افشارنژاد باید تحمل دمای بالا را داشته باشند تا در شرایط سخت محیطی دچار تخریب نشوند.
2.7. تست مقاومت در برابر شعله (Flame Resistance Test)
این آزمایش بررسی میکند که کابل در برابر آتشسوزی تا چه حد مقاوم است. کابلهای LSZH (کمدود و بدون هالوژن) یکی از استانداردهای مورد استفاده در کابلهای افشارنژاد هستند که مقاومت بالایی در برابر حریق دارند.
2.8. تست مقاومت در برابر مواد شیمیایی و رطوبت (Chemical & Moisture Resistance Test)
این تست میزان مقاومت کابل را در برابر مواد خورنده، روغنها، حلالها و رطوبت بررسی میکند تا از طول عمر بالای کابل در محیطهای صنعتی و مرطوب اطمینان حاصل شود.
3. استانداردهای کنترل کیفیت کابلهای افشارنژاد
3.1. استانداردهای بینالمللی
- IEC 60228: مشخصات هادیهای کابلهای قدرت
- IEC 60332: استاندارد تست مقاومت در برابر شعله
- IEC 60502: استاندارد کابلهای ولتاژ متوسط و بالا
- VDE 0295: استاندارد کابلهای کنترل و قدرت
3.2. استانداردهای ملی ایران
- ISIRI 607: استاندارد کلی سیم و کابل
- ISIRI 3569: استاندارد کابلهای مقاوم در برابر آتش
- ISIRI 1926: استاندارد کابلهای فشار ضعیف
4. جدول مشخصات فنی برخی کابلهای افشارنژاد
| نوع کابل | سطح مقطع (mm²) | مقاومت اهمی (Ω/km) | جریان مجاز (A) | ولتاژ نامی (V) |
|---|---|---|---|---|
| کابل مسی افشان | 1.5 | 12.1 | 16 | 300/500 |
| کابل مسی افشان | 2.5 | 7.41 | 25 | 450/750 |
| کابل آلومینیومی زمینی | 10 | 1.83 | 57 | 0.6/1 |
| کابل آلومینیومی زمینی | 16 | 1.15 | 76 | 0.6/1 |
| کابل کنترل شیلددار | 4×1 | 18.1 | 10 | 300/500 |
| کابل مقاوم در برابر حرارت | 1.5 | 12.1 | 16 | 450/750 |
5. اهمیت تستهای کنترل کیفیت در عملکرد کابلها
تستهای استاندارد کنترل کیفیت کابلهای افشارنژاد موجب بهبود عملکرد و افزایش ایمنی این محصولات در شبکههای برق میشود. این تستها منجر به:
- کاهش تلفات انرژی در شبکههای برق
- افزایش طول عمر کابلها
- کاهش هزینههای نگهداری و تعمیرات
- بهبود ایمنی تجهیزات و کاهش احتمال بروز آتشسوزی میشود.
6. نتیجهگیری
کیفیت کابلهای الکتریکی نقش مهمی در ایمنی و عملکرد شبکههای برق دارد. تستهای استاندارد کنترل کیفیت کابلهای افشارنژاد تضمینکنندهی دوام، کارایی و ایمنی کابلها در شرایط مختلف محیطی هستند. با رعایت این استانداردها، مصرفکنندگان میتوانند از کابلهایی با طول عمر بالا و کمترین میزان تلفات انرژی بهرهمند شوند.
