رنگ سیم فاز و نول در برقکشی ساختمان و صنعت | راهنمای کامل و حرفهای
در برقکشی ساختمان و پروژههای صنعتی، شناخت رنگ سیم فاز و نول از جمله مهارتهای پایه و بسیار ضروری است. اشتباه در تشخیص این دو سیم میتواند منجر به آسیب تجهیزات، اختلال در عملکرد مدار، و حتی خطر برقگرفتگی شود...
تاریخ بروزرسانی سایت 1404/02/21
⚡ تعریف دقیق سیم فاز، نول و ارت
- سیم فاز: سیم دارای ولتاژ که برق را به مصرفکننده میرساند.
- سیم نول: مسیر برگشت جریان به منبع برق.
- سیم ارت: نقش ایمنی دارد و نشتی جریان را به زمین منتقل میکند.

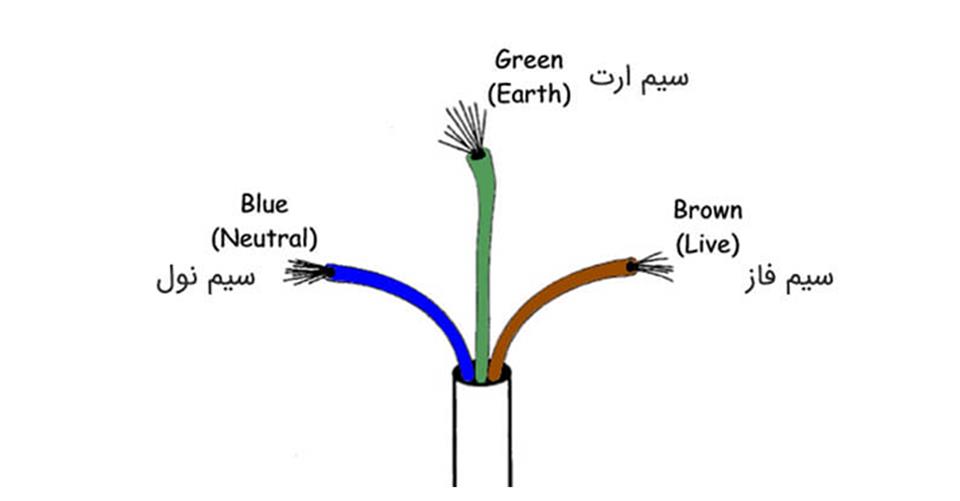

🎨 جدول رنگ سیمها
| نوع سیم | ایران | اروپا | آمریکا |
|---|---|---|---|
| فاز | قهوهای / مشکی | قهوهای / سیاه | مشکی / قرمز |
| نول | آبی روشن | آبی روشن | سفید |
| ارت | سبز و زرد | سبز و زرد | سبز یا لخت |
🧪 روشهای تست سیم فاز و نول
برای تشخیص دقیق، از فازمتر، مولتیمتر یا تستر دیجیتال استفاده کنید. به رنگ تنها اکتفا نکنید.
🏢 خدمات ما در زمینه سیم و کابل
شرکت [نام شرکت شما] ارائهدهنده انواع سیم و کابل استاندارد با رنگبندی دقیق و کیفیت تضمینی. برای مشاوره یا خرید با ما تماس بگیرید.

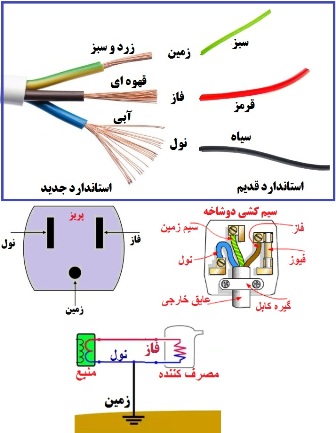

رنگ سیم فاز و نول
سیم فاز (قهوهای یا مشکی) و سیم نول (آبی روشن).
سیم فاز حامل ولتاژ است و در صورت تماس مستقیم خطر برقگرفتگی دارد.
سیم نول مسیر برگشت جریان به شبکه را فراهم میکند.
در سیمکشیهای قدیمی ممکن است سیم فاز به رنگ قرمز نیز باشد.
رنگها فقط نشانهاند و برای اطمینان باید از فازمتر یا مولتیمتر استفاده کرد.
رعایت استاندارد رنگبندی باعث سهولت در نصب و تعمیر و کاهش خطا میشود.
قبل از هرگونه دستکاری، قطع کامل برق و تست ایمنی الزامی است.
❓ سوالات متداول
- رنگ سیم فاز چیست؟
- در پروژههای جدید قهوهای یا مشکی است؛ اما باید با فازمتر تست شود.
- آیا میتوان از رنگ برای تشخیص قطعی استفاده کرد؟
- خیر، در پروژههای قدیمی حتماً تست با ابزار الزامی است.
📌 نتیجهگیری
در این مقاله با اصول رنگ سیم فاز و نول، استانداردهای رنگبندی، روشهای تشخیص و اشتباهات رایج آشنا شدید. رعایت این اصول، کلید ایمنی و موفقیت در پروژههای برقکشی است.
⚡ نحوه تشخیص سیم فاز و نول و سیم ارت | راهنمای کامل برای خانه و صنعت
در هر پروژه برقکشی، چه در سطح خانگی و چه صنعتی، یکی از حیاتیترین نکاتی که باید رعایت شود، شناسایی دقیق سیمهای اصلی مدار است. اینکه بدانید کدام سیم فاز است، کدام نول، و سیم ارت چه نقشی دارد، نه تنها به افزایش ایمنی کمک میکند، بلکه از خرابی تجهیزات و خطای فنی نیز جلوگیری میکند.
در این مقاله قصد داریم به صورت دقیق و کاربردی روشهای تشخیص سیم فاز و نول و ارت را بررسی کنیم و راهکارهایی ساده و تخصصی را ارائه دهیم تا بتوانید در هر شرایطی، حتی بدون تجربه قبلی، از پس این کار برآیید.
📌 سیم فاز، نول و ارت چه تفاوتی دارند؟
1. سیم فاز چیست؟
سیمی است که انرژی الکتریکی را از شبکه برق به سمت مصرفکننده (مانند لامپ، پریز یا وسیله برقی) منتقل میکند.
🟤 در بیشتر استانداردها به رنگ قهوهای یا مشکی است.
⚠️ دارای ولتاژ ۲۲۰ ولت بوده و لمس آن بدون احتیاط خطرناک است.
2. سیم نول چیست؟
نقش این سیم، برگرداندن جریان از مصرفکننده به شبکه برق است.
🔵 رنگ آن معمولاً آبی روشن است.
نسبت به فاز ایمنتر است اما هنوز هم تست و احتیاط لازم است.
3. سیم ارت چیست؟
این سیم برای ایمنی ساخته شده و برق نشتی را به زمین منتقل میکند.
🟢 با رنگ سبز و زرد راهراه شناخته میشود.
نقش آن حیاتی است و در بسیاری از ساختمانها یا اصلاً کشیده نشده یا اشتباه متصل شده است.
🛠️ روشهای تشخیص سیم فاز، نول و ارت
حالا نوبت آن است که یاد بگیریم چگونه این سیمها را از هم تشخیص دهیم. این کار به چند روش مختلف انجام میشود که در ادامه بررسی میکنیم:
1. تست با فازمتر (سادهترین روش)
مراحل کار:
ابتدا برق را قطع کنید و روکش سیمها را بررسی کنید.
برق را وصل کرده و فازمتر را به یکی از سیمها بزنید.
اگر لامپ فازمتر روشن شد، آن سیم فاز است.
اگر لامپ روشن نشد، آن سیم میتواند نول یا ارت باشد.
برای ادامه، سیمی که ولتاژ ندارد اما به پریز متصل است، نول است.
🔸 نکته: فازمترهای قدیمی به رطوبت و بدن حساس هستند؛ از نوع دیجیتال استفاده کنید.
2. استفاده از مولتیمتر
مراحل تشخیص با مولتیمتر:
مولتیمتر را روی حالت AC ولتاژ (V~) تنظیم کنید.
یک پراب را به سیم مشکوک و پراب دیگر را به زمین یا بدنه فلزی بزنید.
اگر عددی حدود ۲۲۰ ولت نمایش داده شود، آن سیم فاز است.
اگر ولتاژ کم یا صفر باشد، احتمالاً نول یا ارت است.
حالا سیمهای باقیمانده را با بدنه فلزی تست کنید.
اگر بین دو سیم ولتاژ ~۲۲۰ ولت دیدید: یکی فاز، یکی نول است.
اگر ولتاژ صفر بود: آن سیم ارت است.
3. تست با تستر غیرتماسی (NCV)
در این روش، دستگاه بدون تماس مستقیم به شما میگوید که کدام سیم دارای ولتاژ است:
دستگاه را به سیم نزدیک کنید.
اگر آلارم یا چراغ فعال شد: سیم فاز است.
اگر واکنشی نداشت: احتمالاً نول یا ارت است.
برای تمایز نول و ارت، از روش مولتیمتر کمک بگیرید.
4. بررسی رنگ سیمها (روش کمکی)
اگر سیمها طبق استاندارد رنگبندی شده باشند، تشخیص اولیه آسان است:
| نوع سیم | رنگ استاندارد (ایران) | توضیح |
|---|---|---|
| فاز | قهوهای / مشکی | حامل جریان برق |
| نول | آبی روشن | برگشت جریان |
| ارت | سبز و زرد خطدار | برای ایمنی و اتصال به زمین |
⚠️ اما همیشه به رنگها اطمینان نکنید، مخصوصاً در ساختمانهای قدیمی یا تعمیر شده.
💡 اشتباهات رایج در تشخیص فاز و نول و ارت
اعتماد کامل به رنگ سیمها بدون تست
استفاده نکردن از ابزار ایمنی (دستکش، کفش عایق)
اتصال اشتباه ارت به نول یا فاز
فرض اینکه ارت همیشه موجود است (در بسیاری از خانهها نیست!)
تست با لامپ یا سیمکشی دستی، که میتواند خطرناک باشد
📦 نقش سیم ارت در ایمنی چیست؟
بسیاری از افراد سیم ارت را نادیده میگیرند یا حتی از آن استفاده نمیکنند، اما در واقع، سیم ارت مهمترین بخش ایمنی در مدار است.
در صورت نشتی برق، ارت باعث میشود جریان به زمین تخلیه شود و جان انسانها حفظ شود.
در وسایل فلزی مانند یخچال، لباسشویی و کولر گازی، وجود ارت حیاتی است.
نبود ارت ممکن است منجر به برقگرفتگی ناگهانی شود.
🧰 تجهیزات مورد نیاز برای تشخیص سیمها
| ابزار | کاربرد |
|---|---|
| فازمتر ساده | شناسایی سیم دارای ولتاژ |
| مولتیمتر | بررسی دقیق ولتاژ بین دو سیم |
| تستر غیرتماسی | بررسی فاز بدون تماس مستقیم |
| سیمچین | در صورت نیاز برای لختکردن روکش سیمها |
🏠 کاربرد در خانه و پروژههای ساختمانی
نصب پریز جدید: سیم فاز به یکی از پایهها، نول به پایه دیگر، و ارت به اتصال فلزی متصل میشود.
تعمیر چراغ سقفی: سیم فاز باید به پایه لامپ برسد، نه بدنه.
نصب کولر گازی: باید حتماً ارت استاندارد داشته باشد.
❓ پرسشهای متداول (FAQ)
🔹 آیا میتوانم بدون ابزار سیمها را تشخیص دهم؟
خیر، برای ایمنی و دقت حتماً از فازمتر یا مولتیمتر استفاده کنید.
🔹 اگر سیم ارت وجود نداشت چه کنم؟
در صورت نبود ارت، نباید وسایل فلزی را به برق وصل کنید. ابتدا ارت استاندارد بکشید.
🔹 فازمتر دیجیتال بهتر است یا ساده؟
مدلهای دیجیتال دقت بالاتر و ایمنی بهتری دارند.
🏁 جمعبندی
تشخیص صحیح سیم فاز و نول و سیم ارت، موضوعی نیست که بتوان به شانس یا حدس بسنده کرد. هر نوع اشتباه در این زمینه میتواند نتایج خطرناک یا پرهزینهای به دنبال داشته باشد. با استفاده از ابزارهای ساده مانند فازمتر یا مولتیمتر، میتوانید در چند ثانیه از ایمنی سیمکشی اطمینان حاصل کنید.
پرسشهای متداول دربارهٔ رنگ سیم فاز و نول
1. رنگ استاندارد سیم فاز و نول در برقکشی ساختمان چیست؟
پاسخ:
فاز: قهوهای یا مشکی (در سیستمهای قدیمی ممکن است قرمز باشد).
نول: آبی روشن
ارت (زمین): سبز و زرد (راهراه)
2. اگر رنگبندی رعایت نشده باشد چه باید کرد؟
پاسخ:
برق را قطع کنید.
سیمها را با فازمتر یا مولتیمتر تست کنید.
سیمها را برچسبگذاری کنید تا در آینده اشتباه نشود.
3. آیا تشخیص فاز و نول فقط با رنگ ممکن است؟
پاسخ:
خیر! رنگ فقط راهنماست. همیشه از ابزار اندازهگیری (فازمتر/مولتیمتر) استفاده کنید.
4. رنگ سیمها در برق سهفاز چگونه است؟
| سیم | رنگ رایج | توضیح |
|---|---|---|
| فاز L1 | قهوهای | فاز اول |
| فاز L2 | مشکی | فاز دوم |
| فاز L3 | خاکستری | فاز سوم |
| نول | آبی روشن | برگشت جریان |
| ارت | سبز و زرد | اتصال به زمین |
5. چگونه با فازمتر سیم فاز را شناسایی کنیم؟
پاسخ:
برق را وصل کنید.
نوک فازمتر را به سیم بزنید.
اگر چراغ روشن شد → سیم فاز است.
اگر روشن نشد → نول یا ارت است.
6. آیا سیم نول همیشه بدون ولتاژ است؟
پاسخ:
در حالت عادی بله، اما در بار زیاد یا سیمکشی طولانی ممکن است کمی ولتاژ داشته باشد. تست فراموش نشود.
7. اشتباهات رایج در تشخیص رنگ سیمها چیست؟
اعتماد صرف به رنگ بدون تست
اشتباه گرفتن نول با ارت
استفاده از سیمهای غیراستاندارد
بیتوجهی به تابلو فیوز و مسیر برگشت
8. استاندارد رنگ در کشورهای مختلف چگونه است؟
| کشور | فاز | نول | ارت |
|---|---|---|---|
| ایران / اروپا | قهوهای / مشکی | آبی روشن | سبز / زرد |
| آمریکا | مشکی / قرمز | سفید | سبز یا بدون روکش |
9. آیا میتوان از سیم ارت بهجای نول استفاده کرد؟
پاسخ:
خیر! سیم ارت برای حفاظت است و استفاده از آن بهعنوان نول خطرناک است.
10. روش مناسب برچسبگذاری سیمها چیست؟
پاسخ:
استفاده از کابلمارکر یا چسب رنگی استاندارد
درج شماره یا نام کنار سیم
نگهداری نقشه یا عکس از سیمکشی
11 آیا همیشه سیم فاز مشکی است و نول آبی؟
خیر. در استاندارد جدید ایران فاز معمولاً مشکی یا قهوهای و نول آبی روشن است، اما در سیمکشیهای قدیمی ممکن است متفاوت باشد.
