چرا سطح مقطع کابل اهمیت زیادی دارد؟
در دنیای امروز، استفاده از سیستمهای برقی در صنایع مختلف و حتی در زندگی روزمره ما بخش جداییناپذیر از فناوریهای مدرن شده است. یکی از مهمترین اجزای این سیستمها، کابلها هستند که نقش حیاتی در انتقال برق و تأمین انرژی دارند. انتخاب صحیح کابل و تعیین ویژگیهای آن، بهویژه سطح مقطع کابل، میتواند تأثیرات قابلتوجهی بر عملکرد، ایمنی و هزینهها داشته باشد. در این مقاله، به بررسی دلایل اهمیت سطح مقطع کابلها خواهیم پرداخت و نشان خواهیم داد که چرا این پارامتر باید در طراحی و انتخاب کابلها در نظر گرفته شود.

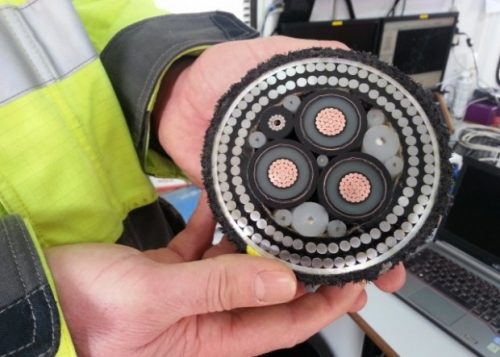

1. مفهوم سطح مقطع کابل

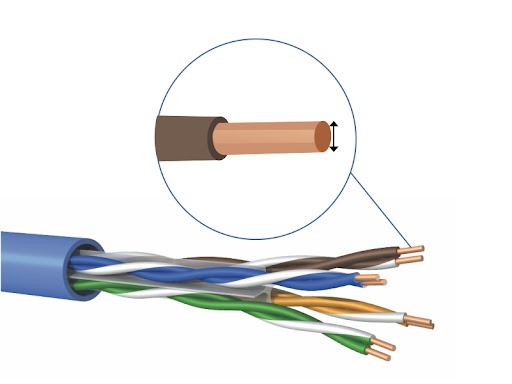

سطح مقطع کابل به مساحت مقطع عرضی هادیهای کابل اشاره دارد. این ویژگی مهم معمولاً با واحد میلیمتر مربع (mm²) بیان میشود. این مقدار نشان میدهد که یک کابل چقدر توانایی دارد که جریان الکتریکی را بدون آسیب دیدن و با حداقل افت ولتاژ عبور دهد. در حقیقت، سطح مقطع کابل نقش کلیدی در تعیین میزان جریان عبوری از کابل دارد. کابلهایی با سطح مقطع بزرگتر میتوانند جریان بیشتری را منتقل کنند بدون اینکه دچار افزایش دما و یا دیگر مشکلات شوند.
برای مثال، اگر بخواهیم از کابلهایی برای انتقال جریانهای 10 آمپر یا بیشتر استفاده کنیم، باید به سطح مقطع مناسب برای عبور جریان توجه داشته باشیم تا کابل دچار گرم شدن بیش از حد نشود.
2. تأثیر سطح مقطع کابل بر میزان جریان عبوری
یکی از اصلیترین دلایلی که سطح مقطع کابل اهمیت دارد، تأثیر آن بر توانایی عبور جریان است. جریان برق در هنگام عبور از کابل با مقاومت هادیهای کابل مواجه میشود که این مقاومت باعث تلف شدن انرژی به صورت گرما میشود. این گرما میتواند کابل را داغ کند و اگر کابل نتواند گرما را تحمل کند، ممکن است دچار خرابی و یا حتی آتشسوزی شود.
2.1 قانون اهم و اثر سطح مقطع
بر اساس قانون اهم، مقاومت یک هادی به صورت معکوس با سطح مقطع آن رابطه دارد. به عبارت دیگر، هرچه سطح مقطع کابل بزرگتر باشد، مقاومت آن کمتر خواهد بود و در نتیجه گرمای کمتری تولید میشود. این موضوع بهویژه در سیستمهای با جریان بالا حائز اهمیت است.
R=ρ×LAR = \rho \times \frac{L}{A}
که در این فرمول:
- RR مقاومت هادی کابل است.
- ρ\rho مقاومت ویژه مواد هادی (برای مثال مس یا آلومینیوم).
- LL طول کابل است.
- AA سطح مقطع کابل است.
3. اهمیت سطح مقطع کابل در کاهش افت ولتاژ
یکی از مهمترین مشکلاتی که در سیستمهای برقی میتواند پیش آید، افت ولتاژ است. این مشکل زمانی بروز میکند که جریان الکتریکی در طول کابل با مقاومت کابل برخورد میکند و بخشی از انرژی به صورت گرما تلف میشود. نتیجه این پدیده افت ولتاژ است که میتواند تأثیر منفی بر عملکرد تجهیزات برقی داشته باشد.
3.1 رابطه سطح مقطع با افت ولتاژ
هرچه سطح مقطع کابل بیشتر باشد، مقاومت کابل کمتر شده و در نتیجه افت ولتاژ کمتری در طول کابل ایجاد میشود. در نتیجه، برای انتقال جریانهای زیاد به مسافتهای طولانی، انتخاب کابل با سطح مقطع مناسب میتواند تا حد زیادی از افت ولتاژ جلوگیری کند.
به عنوان مثال، فرض کنید یک سیستم نیاز به تأمین 380 ولت برای یک دستگاه الکتریکی داشته باشد. اگر از کابلی با سطح مقطع کوچک استفاده شود، جریان عبوری از کابل باعث افت ولتاژ خواهد شد که ممکن است دستگاه با ولتاژ پایینتری کار کند و این موضوع به کاهش کارایی دستگاه و حتی خرابی آن منجر شود. اما انتخاب کابل با سطح مقطع بزرگتر این افت ولتاژ را کاهش میدهد.
3.2 جداول و محاسبات افت ولتاژ
در بسیاری از صنایع، برای انتخاب کابلها و اندازهگیری افت ولتاژ، جداول استانداردی وجود دارد که کمک میکند مهندسان با دقت بیشتر سطح مقطع مناسب را انتخاب کنند. در جدول زیر، رابطه سطح مقطع کابل با افت ولتاژ در یک سیستم برقی با جریان 10 آمپر و طول کابل 50 متر آورده شده است:
| سطح مقطع کابل (mm²) | مقاومت (Ω) | افت ولتاژ (V) |
|---|---|---|
| 1.5 | 12.5 | 1.25 |
| 2.5 | 7.5 | 0.75 |
| 4 | 4.5 | 0.45 |
| 6 | 3.0 | 0.30 |
| 10 | 1.8 | 0.18 |
| 16 | 1.125 | 0.11 |
همانطور که در این جدول مشاهده میشود، با افزایش سطح مقطع کابل، مقاومت کاهش یافته و به تبع آن افت ولتاژ نیز کمتر میشود.
4. تأثیر سطح مقطع کابل بر ایمنی سیستم
ایمنی یکی از اصلیترین فاکتورهایی است که در طراحی و انتخاب کابلها باید در نظر گرفته شود. کابلهایی که برای جریانهای بالاتر از ظرفیت خود طراحی نشدهاند، ممکن است در معرض افزایش دما و در نتیجه خطرات جانی و مالی قرار گیرند. گرمای اضافی ممکن است باعث ذوب شدن عایق کابل، اتصال کوتاه و حتی آتشسوزی شود.

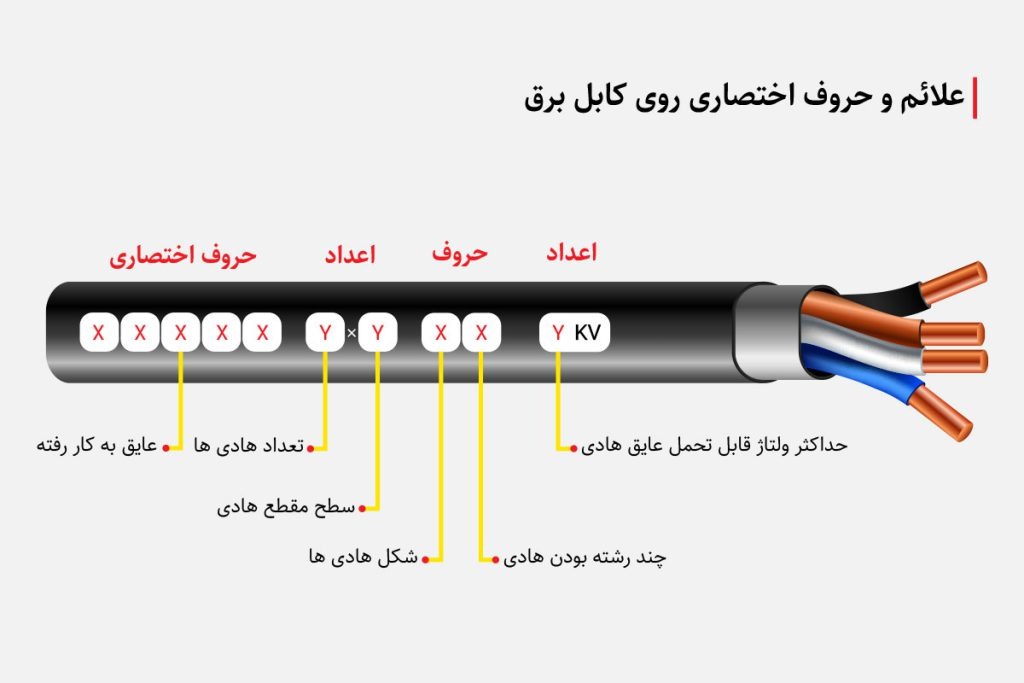

استاندارد نام گذاری سیم و کابل در ایران
4.1 اثرات گرمای زیاد در کابلها
کابلهایی که از سطح مقطع مناسبی برخوردار نیستند، بهویژه در شرایطی که جریان بیشتری از آن عبور میکند، دچار گرمای بیش از حد میشوند. این گرمای اضافی میتواند عایق کابل را ذوب کرده و باعث تماس مستقیم هادیها با یکدیگر شود. این اتصال کوتاه میتواند منجر به آتشسوزی شود.
4.2 پیشگیری از مشکلات ایمنی
با انتخاب سطح مقطع مناسب، میتوان از این مشکلات ایمنی جلوگیری کرد. کابلهایی که توانایی تحمل جریانهای بالا را دارند، بدون افزایش دما و خطرات احتمالی، انرژی مورد نیاز سیستم را تأمین میکنند. این موضوع در صنایعی که سیستمهای برقی پیچیدهای دارند، اهمیت دوچندان پیدا میکند.
5. تأثیر سطح مقطع کابل در هزینهها
انتخاب سطح مقطع مناسب نه تنها به بهبود کارایی سیستمهای برقی کمک میکند، بلکه میتواند به کاهش هزینهها و افزایش بهرهوری منجر شود. استفاده از کابلهای با سطح مقطع بزرگتر ممکن است هزینههای اولیه نصب را افزایش دهد، اما در بلندمدت به کاهش هزینههای نگهداری و تعمیرات کمک میکند.
5.1 هزینههای مستقیم و غیرمستقیم
هزینههای مستقیم: این هزینهها شامل هزینه خرید کابلها و نصب آنها است. هرچه سطح مقطع کابل بزرگتر باشد، هزینه آن نیز بالاتر خواهد بود.
هزینههای غیرمستقیم: این هزینهها شامل خرابیهای ناشی از انتخاب نادرست کابل، تعمیرات و از کار افتادن تجهیزات است. کابلهایی که دچار گرمای بیش از حد و افت ولتاژ میشوند، ممکن است نیاز به تعمیرات بیشتری داشته باشند که این خود هزینههای اضافی به پروژه تحمیل میکند.
5.2 انتخاب بهینه سطح مقطع کابل
با انتخاب بهینه سطح مقطع، میتوان هزینهها را به حداقل رساند و همچنین از مشکلاتی که ممکن است در آینده پیش آید، جلوگیری کرد.
6. عوامل مؤثر در انتخاب سطح مقطع کابل
در انتخاب سطح مقطع کابل باید به چندین عامل توجه کرد. این عوامل میتوانند شامل موارد زیر باشند:
- نوع جریان عبوری: کابلهایی که برای جریانهای مستقیم استفاده میشوند معمولاً نیاز به سطح مقطع بزرگتری دارند.
- طول کابل: با افزایش طول کابل، افت ولتاژ بیشتر میشود و نیاز به سطح مقطع بزرگتری برای کاهش این افت ولتاژ وجود دارد.
- شرایط محیطی: دما، رطوبت، و وجود مواد شیمیایی میتوانند بر انتخاب سطح مقطع کابل تأثیر بگذارند. در محیطهای خاص، ممکن است کابلهای مقاوم به دما یا رطوبت نیاز باشد.
- نوع بار: بارهای مقاومتی، القایی و خازنی نیاز به کابلهای با مشخصات متفاوت دارند.
7. نتیجهگیری
انتخاب سطح مقطع مناسب کابل تأثیر زیادی بر عملکرد، ایمنی، هزینهها و کارایی سیستمهای برقی دارد. این انتخاب باید با دقت و بر اساس شرایط خاص پروژه انجام شود تا سیستم برقی به صورت ایمن و کارآمد عمل کند. با در نظر گرفتن نکات فنی و استانداردهای مربوطه، مهندسان میتوانند از مشکلات احتمالی جلوگیری کرده و از عمر مفید سیستمهای برقی خود بهرهبرداری بهینه داشته باشند.
انتخاب سطح مقطع کابل یکی از مهمترین مراحل در طراحی و نصب سیستمهای برقی است. رعایت این نکات و انتخاب صحیح کابل، علاوه بر افزایش کارایی سیستم، میتواند به کاهش خطرات ایمنی و هزینههای غیرضروری منجر شود.
