نحوه محاسبه جریان مجاز عبوری از کابل

نحوه محاسبه جریان مجاز عبوری از کابل

یکی از مهم‌ترین جنبه‌های طراحی و اجرای سیستم‌های الکتریکی، نحوه محاسبه جریان مجاز عبوری از کابل است. درک صحیح این محاسبه می‌تواند از مشکلاتی مانند افت ولتاژ، داغ شدن بیش‌ازحد کابل و حتی آتش‌سوزی جلوگیری کند. انتخاب کابل مناسب با در نظر گرفتن میزان جریان عبوری، نوع کابل، شرایط محیطی و استانداردهای بین‌المللی امری ضروری است. در این مقاله، نحوه محاسبه جریان مجاز عبوری از کابل را به همراه فاکتورهای مؤثر در آن بررسی خواهیم کرد.

اهمیت محاسبه جریان مجاز عبوری از کابل

نحوه محاسبه جریان مجاز عبوری از کابل از جنبه‌های مختلفی اهمیت دارد:

• افزایش ایمنی سیستم‌های الکتریکی: جلوگیری از گرم شدن بیش‌ازحد کابل و کاهش خطر آتش‌سوزی.
• بهبود عملکرد تجهیزات برقی: جلوگیری از افت ولتاژ و افزایش کارایی دستگاه‌های متصل.
• افزایش طول عمر کابل‌ها: انتخاب صحیح کابل مانع از تخریب زودهنگام عایق و هادی می‌شود.
• کاهش هزینه‌های تعمیر و نگهداری: انتخاب کابل با ظرفیت جریان مناسب، هزینه‌های ناشی از تعویض و تعمیر را کاهش می‌دهد.
• رعایت استانداردهای ایمنی و قانونی: پیروی از استانداردهای بین‌المللی باعث اطمینان از ایمنی سیستم برق‌رسانی می‌شود.

فاکتورهای مؤثر در محاسبه جریان مجاز عبوری از کابل

1. نوع هادی کابل

هادی‌های کابل معمولاً از جنس مس یا آلومینیوم ساخته می‌شوند.

• کابل‌های مسی جریان بیشتری را نسبت به کابل‌های آلومینیومی با سطح مقطع یکسان عبور می‌دهند.
• کابل‌های آلومینیومی سبک‌تر و ارزان‌تر از کابل‌های مسی هستند اما ظرفیت جریان عبوری آن‌ها کمتر است.

2. سطح مقطع کابل

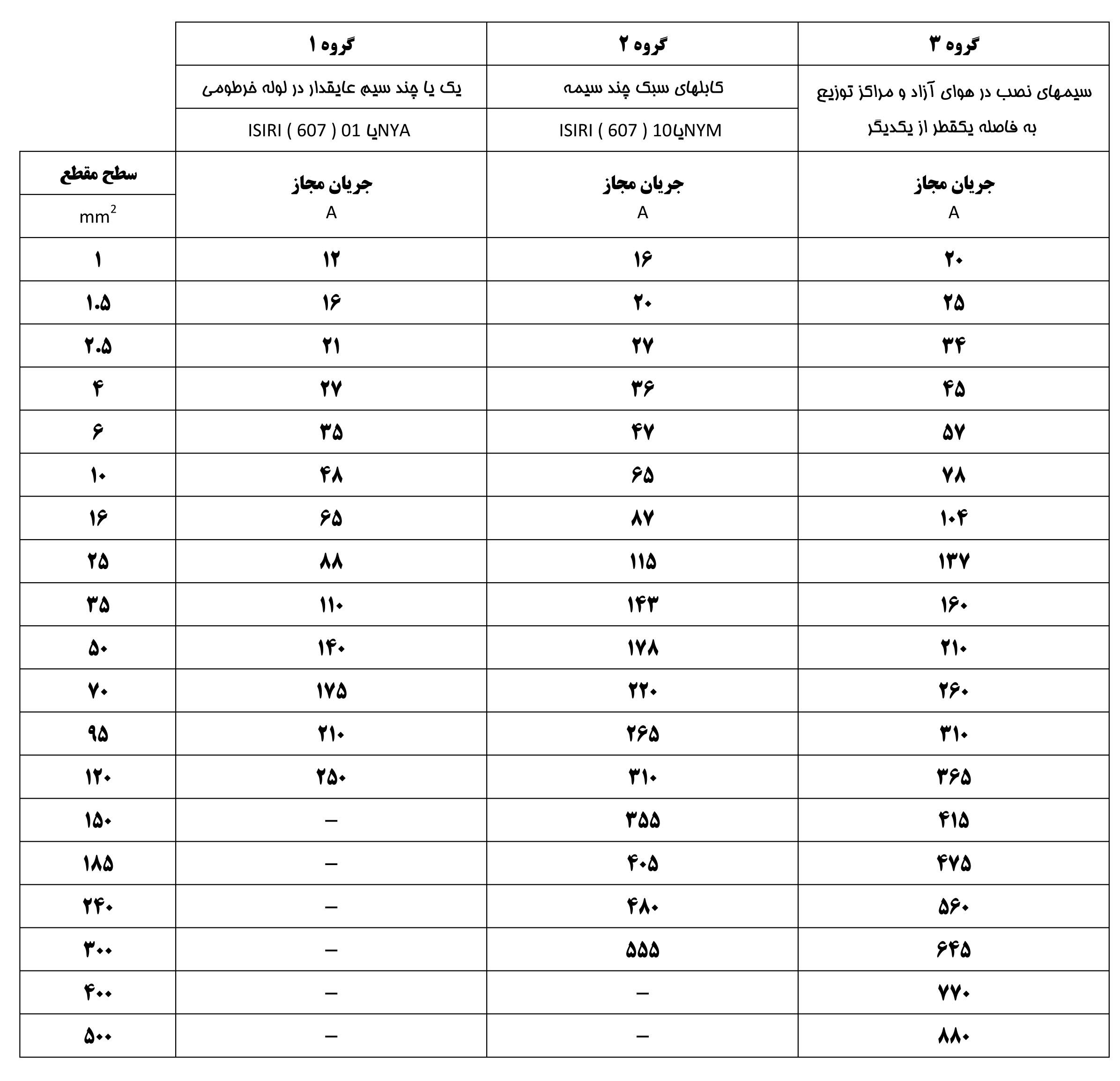

هر چه سطح مقطع کابل بیشتر باشد، ظرفیت جریان عبوری آن افزایش می‌یابد. جدول زیر جریان مجاز عبوری از کابل‌های مسی و آلومینیومی را نشان می‌دهد:

3. دمای محیط

دمای بالا موجب کاهش جریان مجاز کابل می‌شود. در مناطق گرم، نحوه محاسبه جریان مجاز عبوری از کابل باید با ضرایب اصلاح دما انجام شود.

4. روش نصب کابل

روش‌های مختلف نصب بر جریان مجاز کابل تأثیر می‌گذارند:

• دفن مستقیم در زمین: کاهش اتلاف حرارتی و افزایش ظرفیت جریان.
• عبور از داخل لوله: کاهش جریان مجاز به دلیل محدودیت در دفع حرارت.
• نصب در هوای آزاد: دفع حرارت بهتر و افزایش جریان مجاز.

5. فاصله بین کابل‌ها

کابل‌هایی که نزدیک به هم نصب می‌شوند، حرارت بیشتری تولید می‌کنند و باید ظرفیت جریان آن‌ها کاهش یابد.

نحوه محاسبه جریان مجاز عبوری از کابل

فرمول کلی محاسبه

جریان مجاز کابل بر اساس رابطه زیر تعیین می‌شود:

I=S×KLI = \frac{S \times K}{L}

که در آن:

• I: جریان مجاز عبوری (آمپر)
• S: سطح مقطع کابل (میلی‌متر مربع)
• K: ضریب اصلاح دمایی و محیطی
• L: طول کابل (متر)

مثال محاسباتی

فرض کنید قصد داریم یک کابل مسی برای عبور جریان 50 آمپر در دمای محیط 40 درجه سانتی‌گراد انتخاب کنیم. از جدول ضرایب تصحیح دما، مقدار ضریب اصلاح 0.91 است. بر اساس جدول، کابل 10 میلی‌متر مربع برای 55 آمپر مناسب است، اما با ضریب اصلاح:

Iadjusted=55×0.91=50.05آمپرI_{adjusted} = 55 \times 0.91 = 50.05 آمپر

بنابراین کابل 10 میلی‌متر مربع مسی مناسب خواهد بود.

خطاهای رایج در محاسبه جریان مجاز عبوری از کابل

توصیه‌های نهایی برای انتخاب کابل مناسب

1. محاسبه دقیق جریان مورد نیاز با توجه به تجهیزات و شرایط محیطی.
2. انتخاب کابل مناسب بر اساس نوع هادی (مسی یا آلومینیومی).
3. در نظر گرفتن ضرایب اصلاح دما و روش نصب در محاسبات.
4. رعایت استانداردهای ایمنی برای جلوگیری از خطرات احتمالی.
5. بررسی و تست کابل قبل از نصب برای اطمینان از کیفیت آن.
6. مشورت با متخصصین برق جهت اطمینان از انتخاب صحیح کابل.

نتیجه‌گیری

نحوه محاسبه جریان مجاز عبوری از کابل نقش مهمی در افزایش ایمنی و عملکرد سیستم‌های الکتریکی دارد. در این مقاله فاکتورهای مؤثر مانند نوع هادی، سطح مقطع، دمای محیط، روش نصب و فاصله کابل‌ها بررسی شد. انتخاب صحیح کابل و رعایت استانداردها از مشکلاتی مانند افت ولتاژ و خطر آتش‌سوزی جلوگیری خواهد کرد. برای اجرای ایمن و بهینه، همواره نحوه محاسبه جریان مجاز عبوری از کابل را بر اساس شرایط واقعی انجام دهید.
