کابل ابزار دقیق: راهنمای جامع و تخصصی
مقدمه
یکی از مهمترین اجزای سیستمهای کنترل و اتوماسیون صنعتی است. برای انتقال سیگنالهای حساس و دقیق در محیطهای صنعتی مورد استفاده قرار میگیرد. در این مقاله، به بررسی کامل کابل ابزار دقیق، انواع، ویژگیها، کاربردها، استانداردهای مرتبط با آنها و روشهای انتخاب و نگهداری آن میپردازیم.
کابل ابزار دقیق چیست؟
کابل ابزار دقیق (Instrumentation Cable) با قابلیت انتقال سیگنالهای کمجریان و کمولتاژ است که برای کنترل و مانیتورینگ تجهیزات صنعتی استفاده میشود. این کابل ابزار دقیق در برابر نویز الکتریکی و تداخلات مغناطیسی مقاوم هستند و به انتقال سیگنالهای دقیق کمک میکنند. کابل ابزار دقیق معمولاً از چندین لایه عایق و محافظ ساخته شده است که امنیت و کیفیت انتقال دادهها را تضمین میکند.
انواع کابل ابزار دقیق
1. کابل ابزار دقیق شیلددار (Shielded)
دارای لایه محافظتی (شیلد) است که مانع از تأثیر نویزهای الکترومغناطیسی و الکتریکی بر سیگنالهای انتقالی میشود. شیلد این کابلها میتواند بهصورت فویلی یا بافته باشد.
2. کابل ابزار دقیق بدون شیلد (Unshielded)
فاقد لایه محافظتی هستند و برای محیطهایی با نویز کم مورد استفاده قرار میگیرند. این کابلها هزینه پایینتری دارند اما در محیطهای صنعتی نویزی توصیه نمیشوند.
3. کابل ابزار دقیق زوجی (Twisted Pair)
سیمها بهصورت زوج به هم تابیده شدهاند که باعث کاهش اثرات نویز میشود. برای کاربردهایی که دقت بالایی نیاز دارند مناسب است.

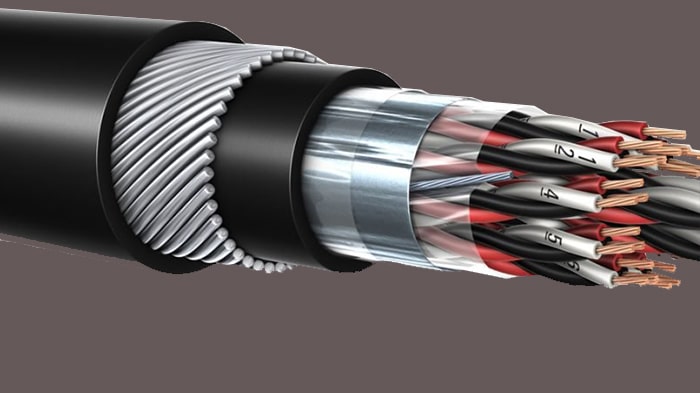

4. کابل ابزار دقیق زرهدار (Armored)
دارای لایهای از زره فلزی هستند که از کابل ابزار دقیق در برابر ضربههای مکانیکی و آسیبهای فیزیکی محافظت میکند. این کابلها در محیطهای خشن صنعتی مورد استفاده قرار میگیرند.
ویژگیهای
- مقاومت در برابر نویز و تداخلات الکترومغناطیسی
- پایداری بالا در انتقال سیگنالها
- عایقبندی مناسب برای جلوگیری از نشتی الکتریکی
- استحکام مکانیکی بالا
- مقاومت در برابر شرایط محیطی سخت، رطوبت و مواد شیمیایی
- افزایش ایمنی سیستمهای کنترلی و حفاظتی
کاربردها
در صنایع مختلفی مورد استفاده قرار میگیرند، از جمله:
- صنایع نفت، گاز و پتروشیمی: برای انتقال دادههای حسگرها و تجهیزات مانیتورینگ در شرایط سخت محیطی
- نیروگاهها: کنترل و نظارت بر فرآیندهای تولید برق و انتقال دادههای حساس
- صنایع خودروسازی: تست و کنترل عملکرد قطعات الکترونیکی و سنسورها
- کارخانههای تولیدی: اتوماسیون خطوط تولید و نظارت بر عملکرد دستگاهها
- پروژههای ساختمانی و عمرانی: سیستمهای هوشمند و مانیتورینگ ساختمان برای کنترل تهویه، نورپردازی و امنیت
استانداردهای کابل ابزار دقیق
برای تضمین عملکرد صحیح ، باید مطابق با استانداردهای بینالمللی تولید شوند. برخی از مهمترین استانداردها عبارتند از:
- IEC 60502: استاندارد کابل ابزار دقیق فشار ضعیف و متوسط
- BS 5308: استاندارد کابل ابزار دقیق برای محیطهای صنعتی و تجهیزات حساس
- UL 2250: استاندارد آمریکایی برای کابل ابزار دقیق با ویژگیهای ایمنی بالا
- VDE 0815: استاندارد آلمانی برای کابل ابزار دقیق کنترل و مانیتورینگ
جدول مشخصات کامل کابل ابزار دقیق
| ویژگی | توضیحات |
|---|---|
| نوع کابل | شیلددار، بدون شیلد، زوجی، زرهدار |
| جنس هادی | مس آنیل شده (افشان یا مفتولی) |
| عایق هادی | PVC، PE، XLPE، یا Teflon |
| شیلد محافظ | فویلی (آلومینیومی)، بافته مسی، ترکیبی |
| زره محافظ | فولاد گالوانیزه (زره نواری یا سیمی) |
| محدوده دمایی کاری | -40 تا +90 درجه سانتیگراد (بسته به جنس عایق) |
| ولتاژ نامی | 300/500V، 450/750V، 0.6/1kV |
| مقاومت در برابر نویز | بالا در نوع شیلددار، متوسط در نوع بدون شیلد |
| مقاومت مکانیکی | بالا در نوع زرهدار، متوسط در نوع بدون زره |
| استانداردهای مرتبط | IEC 60502، BS 5308، UL 2250، VDE 0815 |
| کاربردها | کنترل صنعتی، تجهیزات اتوماسیون، سنسورها، سیستمهای مانیتورینگ |
| انعطافپذیری | زیاد در نوع افشان، کمتر در نوع مفتولی |
| مقاومت در برابر مواد شیمیایی | بالا در نوع عایق XLPE و Teflon |
| نوع نصب | دفن مستقیم، نصب در کانال کابل، استفاده در محیطهای صنعتی و خارجی |
| طول عمر مفید | 15 تا 30 سال (بسته به شرایط نصب و نگهداری) |
نحوه انتخاب کابل ابزار دقیق مناسب
1. نوع محیط عملیاتی
باید مشخص شود که در محیط داخلی یا خارجی استفاده خواهد شد و میزان تأثیر نویزهای محیطی چقدر است.
2. سطح ولتاژ و جریان انتقالی
باید متناسب با میزان ولتاژ و جریان موردنیاز انتخاب شود تا عملکرد صحیح و ایمنی تضمین شود.
3. نیاز به شیلد یا زره
در محیطهای با نویز بالا، استفاده از کابل ابزار دقیق شیلددار یا زرهدار توصیه میشود تا از بروز اختلالات جلوگیری شود.
4. نوع عایق و مقاومت در برابر شرایط محیطی
انتخاب کابل ابزار دقیق با عایق مناسب برای مقاومت در برابر رطوبت، حرارت، مواد شیمیایی و شرایط فیزیکی محیطی اهمیت دارد.
5. طول کابل و افت سیگنال
باید طول کابل ابزار دقیق را متناسب با مسافت انتقال دادهها در نظر گرفت تا از افت سیگنال جلوگیری شود.
روشهای نصب و نگهداری
1. نصب صحیح و اصولی
- نباید تحت فشار یا کشش بیش از حد قرار گیرد.
- مسیر کابل ابزار دقیق باید از منابع نویزی مانند موتورهای الکتریکی و خطوط برق فشار قوی دور باشد.
- استفاده از محافظها و کانالهای کابلکشی برای افزایش دوام و ایمنی کابلها.
2. نگهداری و تستهای دورهای
- بررسی سلامت فیزیکی کابل ابزار دقیق و عایقبندی آن بهصورت دورهای
- تست مقاومت عایقی برای اطمینان از عدم نشتی جریان در کابل ابزار دقیق
- بررسی و تعویض کابل ابزار دقیقهای آسیبدیده بهمنظور افزایش عمر مفید تجهیزات
- اطمینان از عدم وجود خوردگی در اتصالات و اتصالات ایمن و استاندارد
خرید کابل ابزار دقیق
اگر به دنبال خرید کابل ابزار دقیق با کیفیت بالا و استانداردهای جهانی هستید، فروشگاه فراست یکی از بهترین گزینهها برای تأمین نیازهای صنعتی شماست. این مجموعه انواع مختلف این کابلها را از جمله مدلهای شیلددار، زرهدار و بدون شیلد با قیمت رقابتی و ضمانت اصالت کالا ارائه میدهد. تمامی محصولات ارائهشده دارای مقاومت بالا در برابر نویز و تداخلات الکترومغناطیسی بوده و برای استفاده در صنایع نفت، گاز، پتروشیمی و سیستمهای اتوماسیون صنعتی کاملاً مناسب هستند.
علاوه بر این، تیم مشاوره فنی فراست آماده است تا شما را در انتخاب بهترین گزینه برای پروژههایتان راهنمایی کند. با خرید از این مجموعه، نه تنها به محصولات باکیفیت دسترسی خواهید داشت، بلکه از خدمات پس از فروش حرفهای و ارسال سریع نیز بهرهمند میشوید.
نتیجهگیری
یکی از اجزای مهم در سیستمهای کنترل و مانیتورینگ صنعتی است. انتخاب کابل مناسب و رعایت استانداردهای نصب و نگهداری، باعث بهبود عملکرد و کاهش هزینههای نگهداری سیستمهای کابل ابزار دقیق میشود. با توجه به حساسیت بالای کابل ابزار دقیق، توصیه میشود که در خرید و استفاده از کابل ابزار دقیق، دقت لازم را به کار ببرید. همچنین، استفاده از استانداردهای جهانی و رعایت نکات فنی، باعث افزایش عمر مفید کابل ابزار دقیق و افزایش بهرهوری سیستمهای کنترلی و حفاظتی خواهد شد.
