کابل افشان نوعی کابل انعطافپذیر و چند رشتهای است که کاربرد گستردهای در صنایع مختلف و سیستمهای الکتریکی دارد. این کابلها به دلیل ساختار نرم و طراحی چندرشتهای، برای کاربردهایی که نیاز به خمیدگی، جابجایی یا انعطاف بالا دارند، ایدهآل هستند. در این مقاله به بررسی کامل کابل افشان، از جمله ویژگیها، کاربردها، مشخصات فنی و مزایای خرید از الکتریکی فراست میپردازیم.
کابل افشان چیست؟
کابل افشان، کابلی است با هادی چند رشتهای که معمولاً از مس نرم ساخته میشود و با مواد عایق مقاوم، مانند PVC، پوشیده شده است. این کابلها برای ولتاژهای پایین طراحی شدهاند و در محیطهایی که انعطافپذیری بالا مورد نیاز است، عملکرد بهتری نسبت به کابلهای مفتولی دارند.
ویژگیهای کابل افشان
- انعطافپذیری بالا: هادی مسی چند رشتهای و نرم، امکان خم شدن و جابجایی آسان را فراهم میکند.
- مقاومت در برابر حرارت: مواد عایقی با کیفیت، مقاومت بالایی در برابر حرارت و سایش دارند.
- ایمنی بالا: کاهش خطر آتشسوزی به دلیل استفاده از عایقهای مقاوم و استاندارد.
- سبک و قابل حمل: نصب آسان در پروژههای موقت و فضاهای محدود.
- طول عمر بالا: مواد اولیه مرغوب، دوام و ماندگاری کابل را تضمین میکنند.
کاربردهای کابل افشان
کابلهای افشان به دلیل ویژگیهای خاص مانند انعطافپذیری، مقاومت در برابر شکستگی، و قابلیت نصب آسان، در کاربردهای مختلف خانگی، صنعتی و تجاری استفاده میشوند. در اینجا به تفصیل توضیح داده میشود:
1. سیستمهای روشنایی
- در سیمکشی داخلی ساختمانها و سیستمهای روشنایی از کابلهای افشان استفاده میشود.
- دلیل اصلی استفاده: انعطافپذیری بالا که باعث میشود به راحتی در مسیرهای مختلف خم شده و نصب شوند.
2. لوازم برقی خانگی
- برای اتصال لوازمی مثل:
- ماشین لباسشویی
- یخچال
- جاروبرقی
- پنکه
- دلیل استفاده: انعطاف و مقاومت بالا در برابر حرکت و لرزش.
3. تابلوهای برق و مدارهای کنترل
- در تابلوهای برق برای اتصال بین بخشهای مختلف و مدارهای کنترلی.
- دلیل استفاده: انعطافپذیری برای ایجاد اتصالات پیچیده و قابلیت تحمل جریان مناسب.
4. صنعت خودروسازی
- استفاده در سیمکشی داخلی خودروها.
- دلیل استفاده: انعطاف بالا و امکان نصب در فضاهای محدود و پیچیده خودرو.
5. ماشینآلات صنعتی
- در تجهیزات صنعتی که حرکت میکنند (مثل رباتهای صنعتی یا بازوهای مکانیکی).
- دلیل استفاده: مقاومت بالا در برابر شکستگی و خستگی ناشی از حرکت مداوم.
6. ابزارهای برقی قابل حمل
- مانند دریل، فرز، یا سایر ابزارهای پرکاربرد.
- دلیل استفاده: انعطافپذیری بالا و مقاومت در برابر پیچخوردگی.
7. سیستمهای صوتی و تصویری
- در انتقال سیگنالهای صوتی و تصویری.
- دلیل استفاده: دقت بالا در انتقال سیگنال و انعطاف برای نصب در مسیرهای متغیر.
8. محیطهای موقت
- در پروژههای موقتی مثل نمایشگاهها، کنسرتها یا کمپها.
- دلیل استفاده: نصب و جمعآوری آسان.
9. دستگاههای پزشکی
- در تجهیزات پزشکی مانند دستگاههای الکتروشوک یا مانیتورهای قابلحمل.
- دلیل استفاده: ایمنی و انعطافپذیری بالا.
جدول مشخصات استاندارد کابلهای افشان
| نوع کابل | تعداد رشتهها | سطح مقطع (میلیمتر مربع) | ولتاژ کاری (ولت) | کاربرد اصلی |
|---|---|---|---|---|
| کابل افشان سبک | 2 تا 3 | 0.5 تا 1.5 | 300/500 | لوازم خانگی سبک |
| کابل افشان معمولی | 2 تا 5 | 1.5 تا 16 | 450/750 | سیستمهای روشنایی و صنعتی |
| کابل افشان سنگین | 4 تا 37 | 16 تا 240 | 600/1000 | تجهیزات صنعتی سنگین |
نکات مهم در انتخاب کابل افشان
- ولتاژ کاری: با توجه به ولتاژ سیستم انتخاب شود.
- سطح مقطع کابل: متناسب با جریان عبوری و طول مسیر.
- نوع عایق: مقاومت در برابر حرارت، رطوبت یا شرایط خاص محیطی.
جدول مشخصات کابل افشان با جزئیات کامل
در این جدول، مشخصات فنی کابل افشان با تمامی سایزهای استاندارد و اطلاعات جزئیتر شامل مقاومت هادی، قطر خارجی و وزن تقریبی ارائه شده است.
| سطح مقطع (mm²) | تعداد رشتهها | قطر تقریبی کابل (mm) | مقاومت هادی (Ω/km) | جریان مجاز (A) | ولتاژ اسمی (V) | دمای کاری (°C) | وزن تقریبی (kg/km) |
|---|---|---|---|---|---|---|---|
| 0.5 | 16 | 5.2 | 39 | 3.5 | 300/500 | -5 تا +70 | 16 |
| 0.75 | 24 | 6.0 | 26 | 6 | 300/500 | -5 تا +70 | 21 |
| 1 | 32 | 6.5 | 19.5 | 10 | 300/500 | -5 تا +70 | 29 |
| 1.5 | 30 | 7.2 | 13.3 | 16 | 300/500 | -5 تا +70 | 38 |
| 2.5 | 50 | 8.5 | 7.98 | 25 | 300/500 | -5 تا +70 | 58 |
| 4 | 56 | 10.5 | 4.95 | 32 | 450/750 | -5 تا +70 | 88 |
| 6 | 84 | 12.0 | 3.30 | 41 | 450/750 | -5 تا +70 | 130 |
| 10 | 80 | 14.5 | 1.91 | 57 | 450/750 | -5 تا +70 | 220 |
| 16 | 126 | 17.0 | 1.21 | 76 | 450/750 | -5 تا +70 | 350 |
| 25 | 196 | 20.5 | 0.780 | 101 | 450/750 | -5 تا +70 | 530 |
| 35 | 276 | 23.5 | 0.554 | 125 | 450/750 | -5 تا +70 | 740 |
| 50 | 396 | 27.0 | 0.386 | 157 | 450/750 | -5 تا +70 | 1050 |
| 70 | 360 | 30.5 | 0.272 | 200 | 450/750 | -5 تا +70 | 1450 |
| 95 | 485 | 34.5 | 0.206 | 240 | 450/750 | -5 تا +70 | 1950 |
| 120 | 608 | 38.5 | 0.161 | 285 | 450/750 | -5 تا +70 | 2450 |
| 150 | 756 | 42.0 | 0.129 | 325 | 450/750 | -5 تا +70 | 3050 |
توضیحات تکمیلی:
- قطر تقریبی کابل (mm): قطر خارجی کابل که برای انتخاب فضای نصب و عبور کابل اهمیت دارد.
- مقاومت هادی (Ω/km): میزان مقاومت الکتریکی هادی مسی در طول یک کیلومتر، که بر کارایی و افت ولتاژ تأثیرگذار است.
- ولتاژ اسمی (V): محدوده ولتاژ ایمن برای کابل.
- وزن تقریبی (kg/km): وزن کابل در هر کیلومتر، که برای حمل و نقل و محاسبه بار مکانیکی اهمیت دارد.
- استانداردها: تمامی مشخصات بر اساس استانداردهای بینالمللی (مانند IEC) و ملی ایران تنظیم شده است.
تفاوت کابل افشان و مفتولی
کابل افشان و کابل مفتولی هر دو برای انتقال جریان الکتریکی طراحی شدهاند، اما کاربردهای متفاوتی دارند:
- کابل افشان: مناسب برای کاربردهایی که نیاز به انعطافپذیری بالا دارند. برای مثال، لوازم خانگی و سیستمهای موقت.
- کابل مفتولی: به دلیل ساختار تکرشتهای، برای نصبهای ثابت و سیستمهای با ولتاژ بالا مناسبتر است.
مزایای خرید کابل افشان از الکتریکی فراست
الکتریکی فراست یکی از معتبرترین فروشگاههای آنلاین سیم و کابل در ایران است. دلایل خرید از این فروشگاه عبارتند از:
- محصولات استاندارد: تمامی کابلها دارای گواهینامههای معتبر هستند.
- قیمت مناسب: فروشگاه الکتریکی فراست قیمتهای رقابتی و اقتصادی ارائه میدهد.
- مشاوره تخصصی: تیم پشتیبانی حرفهای، مشاوره فنی رایگان برای انتخاب کابل مناسب ارائه میدهد.
- تنوع محصولات: از سیمهای افشان تا کابلهای تخصصی در این فروشگاه موجود است.
- ارسال سریع: تحویل سریع سفارشها در سراسر کشور.
نتیجهگیری
کابل افشان یکی از پراستفادهترین انواع کابلها در صنایع مختلف است. ویژگیهایی مانند انعطافپذیری، مقاومت بالا و کاربرد گسترده، این کابل را به انتخابی محبوب تبدیل کرده است. برای خرید کابل افشان باکیفیت و قیمت مناسب میتوانید به الکتریکی فراست مراجعه کنید. این فروشگاه با ارائه محصولات استاندارد و خدمات حرفهای، تجربهای مطمئن از خرید را برای شما به ارمغان میآورد.
کابل خراسان افشارنژاد
سیم و کابل خراسان افشارنژاد یکی از برندهای پیشرو در صنعت سیم و کابل ایران است که محصولات آن با کیفیت بالا و استانداردهای بینالمللی تولید میشوند.
این محصولات شامل سیمهای افشان، کابلهای قدرت، کابلهای کنترل و کابلهای زرهدار هستند که برای کاربردهای مختلف صنعتی و ساختمانی طراحی شدهاند. در تولید این سیم و کابلها از هادیهای مسی با رسانایی بالا و عایقهای مقاوم در برابر حرارت، رطوبت و مواد شیمیایی استفاده میشود. کابلهای زرهدار این شرکت برای محیطهای سخت و صنعتی که نیاز به محافظت مکانیکی بیشتری دارند، بسیار مناسب هستند.
سیمهای افشان این برند با انعطافپذیری بالا، گزینهای عالی برای سیمکشی داخلی ساختمانها به شمار میروند. محصولات خراسان افشارنژاد علاوه بر کیفیت بالا، از دوام و ایمنی فوقالعادهای برخوردارند که استفاده از آنها در پروژههای مختلف را مطمئن میسازد. کابلهای قدرت این برند برای انتقال انرژی الکتریکی در ولتاژهای متوسط و بالا طراحی شدهاند.
همچنین کابلهای کنترل برای انتقال سیگنالهای کنترلی و ارتباطی، انتخابی ایدهآل هستند. تولیدات این شرکت با توجه به نیازهای متنوع، در پروژههای ساختمانی، صنعتی و زیرساختی بهطور گسترده استفاده میشوند.
کابل افشان 120×1 خراسان افشارنژاد
کابل افشان 150×1 خراسان افشارنژاد
جدول مشخصات فنی ککابل افشان 150×1 خراسان افشارنژاد
| مشخصات فنی | توضیحات |
|---|---|
| نام کابل | کابل افشان 150×1 خراسان افشارنژاد |
| جنس هادی | مس آنیل شده (افشان، کلاس 5) |
| سطح مقطع هادی | 150 میلیمتر مربع |
| تعداد رشتهها | 1 رشته |
| جنس عایق | PVC نوع A |
| جنس روکش بیرونی | PVC نوع ST5 مقاوم در برابر شرایط محیطی |
| ولتاژ نامی | 450/750 ولت |
| مقاومت هادی در 20°C | 0.193 اهم بر کیلومتر |
| جریان مجاز در هوای آزاد | حدود 235 آمپر |
| جریان مجاز در لوله | حدود 185 آمپر |
| حداکثر دمای مجاز هادی | 70 درجه سانتیگراد |
| حداقل شعاع خمش | 8 برابر قطر کابل |
| استاندارد تولید | ISIRI 607، IEC 60227 |
توضیحات تکمیلی:
کابل افشان 150×1 خراسان افشارنژاد به دلیل انعطافپذیری بالا مناسب برای کاربردهایی است که به کابلهای قابل حرکت نیاز دارند.
این کابل در صنایع، کارخانجات و تأسیسات بزرگ برای تأمین برق تجهیزات پرقدرت به کار میرود.
توسط الکتریکی فراست به عنوان یکی از تأمینکنندگان معتبر در بازار عرضه میشود.
کابل افشان 16+25×3 خراسان افشارنژاد
جدول مشخصات فنی کابل افشان 16+25×3 خراسان افشارنژاد
| مشخصه | توضیحات |
|---|---|
| ساختار کابل | 3 رشته فاز با سطح مقطع 25 میلیمتر مربع + 1 رشته نول با سطح مقطع 16 میلیمتر مربع |
| نوع هادی | مس افشان (انعطافپذیر) |
| جنس عایق | PVC (پلی وینیل کلراید) |
| جنس روکش خارجی | PVC مقاوم در برابر سایش، حرارت و مواد شیمیایی |
| ولتاژ نامی | 0.6/1 کیلوولت |
| استاندارد ساخت | ISIRI 3569، IEC 60227 |
| مقاومت الکتریکی هادی | مطابق استاندارد ISIRI و IEC |
| حداکثر دمای عملکرد | 70 درجه سانتیگراد در شرایط عادی |
| کاربردها | تأسیسات صنعتی، تابلوهای برق، تأمین برق ساختمانها، محیطهای مرطوب و خشک |
| انعطافپذیری | بالا، مناسب برای مسیرهای پرپیچوخم |
کابل افشان 16+35×3 خراسان افشارنژاد
جدول مشخصات فنی کابل افشان 16+35×3 خراسان افشارنژاد
| مشخصه | توضیحات |
|---|---|
| ساختار کابل | 3 رشته فاز با سطح مقطع 25 میلیمتر مربع + 1 رشته نول با سطح مقطع 16 میلیمتر مربع |
| نوع هادی | مس افشان (انعطافپذیر) |
| جنس عایق | PVC (پلی وینیل کلراید) |
| جنس روکش خارجی | PVC مقاوم در برابر سایش، حرارت و مواد شیمیایی |
| ولتاژ نامی | 0.6/1 کیلوولت |
| استاندارد ساخت | ISIRI 3569، IEC 60227 |
| مقاومت الکتریکی هادی | مطابق استاندارد ISIRI و IEC |
| حداکثر دمای عملکرد | 70 درجه سانتیگراد در شرایط عادی |
| کاربردها | تأسیسات صنعتی، تابلوهای برق، تأمین برق ساختمانها، محیطهای مرطوب و خشک |
| انعطافپذیری | بالا، مناسب برای مسیرهای پرپیچوخم |

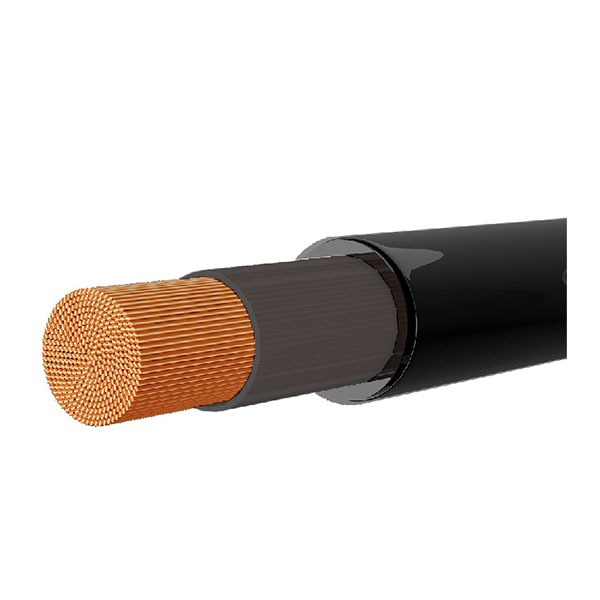

کابل افشان 16×1 خراسان افشارنژاد
مشخصات فنی کابل افشان 16×1 خراسان افشارنژاد
| ویژگی | مشخصات |
|---|---|
| سطح مقطع | 16 میلیمتر مربع |
| ساختار رشتهها | مس آنیل شده با انعطافپذیری بالا |
| جنس روکش | PVC مقاوم در برابر شرایط محیطی |
| ولتاژ نامی | 450/750 ولت |
| حداکثر دمای کاری | 70 درجه سانتیگراد |
| مقاومت الکتریکی هادی | 1.21 اهم بر کیلومتر |
| حداکثر جریان مجاز در هوا | 75 آمپر |
| حداکثر جریان مجاز در زمین | 90 آمپر |
| استاندارد تولید | ISIRI 607 و IEC 60227 |
کابل افشان 16×3 خراسان افشارنژاد
🔧 جدول مشخصات فنی کابل افشان 16×3 خراسان افشارنژاد
| مشخصات | توضیحات |
|---|---|
| نوع کابل | کابل افشان (نرم) |
| تعداد رشته (هادی) | 3 رشته (مناسب برای برق سهفاز یا دو فاز + نول) |
| سطح مقطع هر رشته | 16 میلیمتر مربع |
| جنس هادی | مس نرم آنیلشده با رسانایی بالا |
| جنس عایق داخلی | PVC نوع C (مقاوم در برابر حرارت و خوردگی) |
| جنس روکش بیرونی | PVC نوع ST5 |
| ولتاژ نامی | 0.6 / 1 کیلوولت (600 تا 1000 ولت) |
| بیشترین دمای کاری | 70 درجه سانتیگراد (در حالت دائم) |
| حداکثر دمای لحظهای | 160 درجه سانتیگراد (در زمان اتصال کوتاه، حداکثر 5 ثانیه) |
| مقدار جریان مجاز | حدود 75 تا 85 آمپر (بسته به شرایط نصب و محیط) |
| وزن تقریبی کابل | حدود 900 تا 1100 کیلوگرم در هر کیلومتر (بسته به برند و ساخت) |
| حداقل شعاع خمش | حدود 12 برابر قطر خارجی کابل (مثلاً اگه قطر کابل 20 میلیمتر باشه، شعاع خم باید ≥ 240 میلیمتر باشه) |
| استاندارد تولید | ISIRI (607-1) / IEC 60228 / IEC 60502-1 |
📌 نکته:
جریان مجاز دقیق بستگی به شرایط نصب داره (روی سینی، داخل لوله، دفنی و...) و باید با جدول مهندسی تطبیق داده بشه.
برای مسافتهای بلند، به افت ولتاژ هم باید توجه کنی تا عملکرد دستگاهها مختل نشه.
وزن کابل تو محاسبات سازهای هم میتونه مهم باشه، مخصوصاً وقتی از سقف یا دیوار آویزون میشه
کابل افشان 185×1 خراسان افشارنژاد
کابل افشان 185×1 خراسان افشارنژاد
| مشخصات فنی | توضیحات |
|---|---|
| نام کابل | کابل افشان 185×1 خراسان افشارنژاد |
| جنس هادی | مس آنیل شده (افشان، کلاس 5) |
| سطح مقطع هادی | 185 میلیمتر مربع |
| تعداد رشتهها | 1 رشته |
| جنس عایق | PVC نوع A |
| جنس روکش بیرونی | PVC نوع ST5 مقاوم در برابر شرایط محیطی |
| ولتاژ نامی | 450/750 ولت |
| مقاومت هادی در 20°C | 0.193 اهم بر کیلومتر |
| جریان مجاز در هوای آزاد | حدود 235 آمپر |
| جریان مجاز در لوله | حدود 185 آمپر |
| حداکثر دمای مجاز هادی | 70 درجه سانتیگراد |
| حداقل شعاع خمش | 8 برابر قطر کابل |
| استاندارد تولید | ISIRI 607، IEC 60227 |
توضیحات تکمیلی:
کابل افشان 185×1 خراسان افشارنژاد به دلیل انعطافپذیری بالا مناسب برای کاربردهایی است که به کابلهای قابل حرکت نیاز دارند.
این کابل در صنایع، کارخانجات و تأسیسات بزرگ برای تأمین برق تجهیزات پرقدرت به کار میرود.
توسط الکتریکی فراست به عنوان یکی از تأمینکنندگان معتبر در بازار عرضه میشود.
کابل افشان 2 در 0/75 افشار نژاد خراسان
کابل افشان 2 در 10 خراسان افشار نژاد
کابل افشان 2 در 10 افشار نژاد خراسان
کابل قدرت چند رشته گرد 6×2 این نوع کابل ها برای تامین انرژی الکتریکی در فضای باز ، زیر خاک ، درون آب ، داخل ساختمان، کانال های کابل کشی ، نیروگاه ها ، مصارف صنعتی ، در مراکز توزیع و نیز شبکه های مصرف و در جایی که احتمال صدمات مکانیکی به کابل وجود ندارد به کار می رود.| نوع محصول | کابل قدرت با روکش پی وی سی |
|---|---|
| سطح مقطع | 6 میلی متر مربع |
| ولتاژ نامی | 600/1000 ولت |
| کد شناسایی | NYY , NYY-O , NYY-J |
| هادی | مس آنیل شده گروه 1 ( تک مفتولی ) ، گروه 2 ( تابیده شده منظم ) یا گروه 5 ( انعطاف پذیر – افشان ) مطابق استاندارد ISIRI 3084 یا IEC 60228 |
| روکش | آمیزه PVC از نوع PVC/ST1 ، رنگ روکش به طور معمول مشکی است |
| عایق | آمیزه PVC از نوع PVC/A |
| استاندارد مرجع | ISIRI 3569 |
کابل افشان 2 در 16 خراسان افشار نژاد
کابل افشان 2 در 16 افشار نژاد خراسان
کابل قدرت چند رشته گرد 16×2 این نوع کابل ها برای تامین انرژی الکتریکی در فضای باز ، زیر خاک ، درون آب ، داخل ساختمان، کانال های کابل کشی ، نیروگاه ها ، مصارف صنعتی ، در مراکز توزیع و نیز شبکه های مصرف و در جایی که احتمال صدمات مکانیکی به کابل وجود ندارد به کار می رود.| نوع محصول | کابل قدرت با روکش پی وی سی |
|---|---|
| سطح مقطع | 6 میلی متر مربع |
| ولتاژ نامی | 600/1000 ولت |
| کد شناسایی | NYY , NYY-O , NYY-J |
| هادی | مس آنیل شده گروه 1 ( تک مفتولی ) ، گروه 2 ( تابیده شده منظم ) یا گروه 5 ( انعطاف پذیر – افشان ) مطابق استاندارد ISIRI 3084 یا IEC 60228 |
| روکش | آمیزه PVC از نوع PVC/ST1 ، رنگ روکش به طور معمول مشکی است |
| عایق | آمیزه PVC از نوع PVC/A |
| استاندارد مرجع | ISIRI 3569 |
کابل افشان 2 در 6 خراسان افشارنژاد
کاربرد کابل قدرت چند رشته گرد 6×2
کابل قدرت چند رشته گرد 6×2 این نوع کابل ها برای تامین انرژی الکتریکی در فضای باز ، زیر خاک ، درون آب ، داخل ساختمان، کانال های کابل کشی ، نیروگاه ها ، مصارف صنعتی ، در مراکز توزیع و نیز شبکه های مصرف و در جایی که احتمال صدمات مکانیکی به کابل وجود ندارد به کار می رود.جدول مشخصات فنی کابل قدرت چند رشته گرد 6×2
نوع محصولکابل قدرت با روکش پی وی سیسطح مقطع6 میلی متر مربعولتاژ نامی600/1000 ولتکد شناساییNYY , NYY-O , NYY-Jهادیمس آنیل شده گروه 1 ( تک مفتولی ) ، گروه 2 ( تابیده شده منظم ) یا گروه 5 ( انعطاف پذیر – افشان ) مطابق استاندارد ISIRI 3084 یا IEC 60228روکشآمیزه PVC از نوع PVC/ST1 ، رنگ روکش به طور معمول مشکی استعایقآمیزه PVC از نوع PVC/Aاستاندارد مرجعISIRI 3569 کابل افشان 240×1 خراسان افشارنژاد
کابل افشان 240×1 خراسان افشارنژاد
| مشخصات فنی | توضیحات |
|---|---|
| نام کابل | کابل افشان 240×1 خراسان افشارنژاد |
| جنس هادی | مس آنیل شده (افشان، کلاس 5) |
| سطح مقطع هادی | 240 میلیمتر مربع |
| تعداد رشتهها | 1 رشته |
| جنس عایق | PVC نوع A |
| جنس روکش بیرونی | PVC نوع ST5 مقاوم در برابر شرایط محیطی |
| ولتاژ نامی | 450/750 ولت |
| مقاومت هادی در 20°C | 0.193 اهم بر کیلومتر |
| جریان مجاز در هوای آزاد | حدود 235 آمپر |
| جریان مجاز در لوله | حدود 185 آمپر |
| حداکثر دمای مجاز هادی | 70 درجه سانتیگراد |
| حداقل شعاع خمش | 8 برابر قطر کابل |
| استاندارد تولید | ISIRI 607، IEC 60227 |
توضیحات تکمیلی:
کابل افشان 240×1 خراسان افشارنژاد به دلیل انعطافپذیری بالا مناسب برای کاربردهایی است که به کابلهای قابل حرکت نیاز دارند.
این کابل در صنایع، کارخانجات و تأسیسات بزرگ برای تأمین برق تجهیزات پرقدرت به کار میرود.
توسط الکتریکی فراست به عنوان یکی از تأمینکنندگان معتبر در بازار عرضه میشود.
کابل افشان 25+50×3 خراسان افشارنژاد
مشخصات فنی کابل افشان 25+50×3 خراسان افشارنژاد
این کابل از چند بخش اصلی تشکیل شده است که هر یک تأثیر مستقیمی بر عملکرد آن دارند.
| ویژگی | مشخصات |
|---|---|
| تعداد رشتهها | 3 رشته اصلی + نول |
| سطح مقطع هادیها | 50 میلیمتر مربع (فاز) + 25 میلیمتر مربع (نول) |
| جنس هادی | مس افشان آنیلشده با خلوص بالا |
| جنس عایق | PVC نوع A مطابق با استاندارد ISIRI 3569 |
| جنس روکش نهایی | PVC نوع ST1 |
| ولتاژ نامی | 0.6/1 کیلوولت |
| استانداردهای تولید | IEC 60228، IEC 60502، ISIRI 607 |
| حداکثر دمای کاری | 70 درجه سانتیگراد |
| مقاومت در برابر شعله | مطابق با استاندارد IEC 60332 |
کابل افشان 25×1 خراسان افشارنژاد
| ویژگی | مشخصات |
|---|---|
| جنس هادی | مس آنیل شده با رسانایی بالا |
| سطح مقطع | 25 میلیمتر مربع |
| ساختار هادی | افشان (کلاس 5) مطابق با استاندارد IEC 60228 |
| جنس عایق | PVC نوع C |
| حداکثر دمای کاری | 70 درجه سانتیگراد |
| حداکثر جریان مجاز | 98 آمپر |
| ولتاژ نامی | 450/750 ولت |
| مقاومت الکتریکی هادی | 0.727 اهم در کیلومتر |
| استاندارد تولید | ISIRI 607 و IEC 60227 |
| مقاومت در برابر عوامل محیطی | مقاوم در برابر رطوبت، سایش و مواد شیمیایی |
کابل افشان 25×1 خراسان افشارنژاد
جدول مشخصات فنی کابل افشان 25×1 خراسان افشارنژاد
| مشخصه فنی | توضیحات |
|---|---|
| نام کابل | کابل افشان 25×1 خراسان افشارنژاد |
| سطح مقطع (mm²) | 25 |
| تعداد رشتهها | 1 (تکرشتهای) |
| نوع هادی | مس آنیل شده (افشان) |
| جنس عایق | PVC |
| جنس روکش بیرونی | PVC مقاوم در برابر حرارت و رطوبت |
| ولتاژ نامی (V) | 450/750 |
| حداکثر جریان مجاز (A) | تقریباً 100-110 آمپر (بسته به شرایط نصب) |
| محدوده دمایی عملکرد (°C) | -5 تا +70 |
| مقاومت در برابر رطوبت | بله (مناسب برای محیطهای خشک و مرطوب) |
| استاندارد ساخت | ISIRI 607 ، IEC 60227 |
| کاربردها | تابلوهای برق، سیمکشی ساختمان، ماشینآلات صنعتی، انتقال برق |
کابل افشان 25×3 خراسان افشارنژاد
🔧 جدول مشخصات فنی کابل افشان 25×3 خراسان افشارنژاد
| مشخصات | توضیحات |
|---|---|
| نوع کابل | کابل افشان (نرم) |
| تعداد رشته (هادی) | 3 رشته (مناسب برای برق سهفاز یا دو فاز + نول) |
| سطح مقطع هر رشته | 25 میلیمتر مربع |
| جنس هادی | مس نرم آنیلشده با رسانایی بالا |
| جنس عایق داخلی | PVC نوع C (مقاوم در برابر حرارت و خوردگی) |
| جنس روکش بیرونی | PVC نوع ST5 |
| ولتاژ نامی | 0.6 / 1 کیلوولت (600 تا 1000 ولت) |
| بیشترین دمای کاری | 70 درجه سانتیگراد (در حالت دائم) |
| حداکثر دمای لحظهای | 160 درجه سانتیگراد (در زمان اتصال کوتاه، حداکثر 5 ثانیه) |
| مقدار جریان مجاز | حدود 75 تا 85 آمپر (بسته به شرایط نصب و محیط) |
| وزن تقریبی کابل | حدود 900 تا 1100 کیلوگرم در هر کیلومتر (بسته به برند و ساخت) |
| حداقل شعاع خمش | حدود 12 برابر قطر خارجی کابل (مثلاً اگه قطر کابل 20 میلیمتر باشه، شعاع خم باید ≥ 240 میلیمتر باشه) |
| استاندارد تولید | ISIRI (607-1) / IEC 60228 / IEC 60502-1 |
📌 نکته:
جریان مجاز دقیق بستگی به شرایط نصب داره (روی سینی، داخل لوله، دفنی و...) و باید با جدول مهندسی تطبیق داده بشه.
برای مسافتهای بلند، به افت ولتاژ هم باید توجه کنی تا عملکرد دستگاهها مختل نشه.
وزن کابل تو محاسبات سازهای هم میتونه مهم باشه، مخصوصاً وقتی از سقف یا دیوار آویزون میشه
کابل افشان 3 در 0/75 افشارنژاد خراسان
کابل افشان 3 در 0/75 افشارنژاد خراسان
کابل افشان سبک 0/75×3 این نوع کابل را می توان به عنوان کابل های ورودی و اتصال در وسایل برقی ، لوازم منزل و ماشین آلاتی که دو شاخه آنها به طور ثابت به کابل نصب است ، به کار برد.
| نوع محصول | کابل های انعطاف پذیر سبک( کابل افشان سبک ) |
|---|---|
| سطح مقطع | 0/75 میلی متر مربع |
| ولتاژ نامی | 300/300 ولت |
| کد شناسایی | H03VV-F |
| هادی | مس آنیل شده گروه 5 ( انعطاف پذیر – افشان ) مطابق استاندارد ISIRI 3084 یا IEC 60228 |
| عایق | آمیزه PVC از نوع PVC/D |
| روکش | آمیزه PVC از نوع PVC/ST5 ، رنگ روکش به طور معمول مشکی یا سفید است |
| استاندارد مرجع | ISIRI(607)52 |
توضیحات تخصصی کابل افشان سبک 0/75×3
کابل افشان 0/75×3 را می توان به عنوان کابل ورودی و اتصال در وسایل برقی ، لوازم منزل و ماشین آلاتی که دو شاخه آنها به طور ثابت به کابل نصب است ، به کار برد . کابل افشان 0/75×3 دارای هادی از جنس مس آنیل شده گروه 5 ( انعطاف پذیر – افشان ) مطابق با استاندارد ملی ایران شماره ISIRI 3084 و یا استاندارد بین المللی IEC 60228 و عایق آمیزه PVC از نوع PVC/D می باشد . در کابل افشان 0/75×3 گرد رشته ها به هم تابیده می شوند و در کابل افشان 0/75×3 تخت رشته ها به صورت موازی قرار می گیرند . کابل افشان 0/75×3 دارای روکش آمیزه PVC از نوع PVC/ST5 بوده و رنگ روکش کابل افشان 0/75×3 به طور معمول مشکی یا سفید است . کابل افشان 0/75×3 بصورت حلقه های 100 متری و یا به متراژ مورد درخواست مصرف کنندگان بر روی قرقره مناسب بسته بندی و عرضه می گردد . کابل افشان 0/75×3 بر اساس استاندارد بین المللی 60227 IEC 52 یا ISIRI(607)52 تولید و عرضه می گردد .
کابل افشان 3 در 1 افشارنژاد خراسان
کابل افشان 3 در 1 افشارنژاد خراسان
کابل کنترل افشان 1×3 این نوع کابل ها برای اتصال اجزاء دستگاه های مورد استفاده در خطوط تولید ، شامل ماشین افزار و تجهیزات حمل و نقل مکانیکی مناسب هستند . اتصال مستقیم این کابل ها به برق اصلی مجاز است . این کابل ها برای استفاده در داخل ساختمان و جایی که دمای محیط بین 5+ تا 40+ درجه سانتیگراد باشد طراحی شده اند. جدول مشخصات فنی کابل کنترل افشان 1×3
نوع محصول کابل های کنترل انعطاف پذیر بدون شیلد
سطح مقطع 1 میلی متر مربع
ولتاژ نامی 500/300 ولت
کد شناسایی NYSLY
هادی مس آنیل شده گروه 5 (انعطاف پذیر – افشان ) مطابق با استاندارد IEC 60228 یا استاندارد ISIRI 3084
عایق آمیزه PVC از نوع PVC/D
استاندارد مرجع ISIRI ( 607 ) 75
نحوه قرارگیری رشته ها رشته ها در یک یا چند لایه هم مرکز به هم تابیده می شوند . به کارگیری تک رشته در مرکز کابل مجاز نیست . کابل های با سه رشته یا بیشتر دارای یک رشته به رنگ سبز و زرد می باشند
روکش آمیزه PVC از نوع PVC/ST5 ( باید توجه داشت این نوع آمیزه PVC ، مقاوم در برابر روغن نیست ). رنگ روکش به طور معمول طوسی است توضیحات تخصصی کابل کنترل افشان 1×3 کابل کنترل 1×3 بدون شیلد برای اتصال اجزاء دستگاه های مورد استفاده در خطوط تولید ، شامل ماشین افزار و تجهیزات حمل و نقل مکانیکی مناسب هستند . اتصال مستقیم کابل کنترل 1×3 بدون شیلد به برق اصلی مجاز است . این کابل ها برای استفاده در داخل ساختمان و جایی که دمای محیط بین 5+ تا 40+ درجه سانتیگراد باشد طراحی شده اند . هادی کابل کنترل 1×3 بدون شیلد از جنس مس آنیل شده گروه 5 (انعطاف پذیر – افشان ) مطابق با استاندارد بین المللی IEC 60228 و یا استاندارد ملی ایران به شماره ISIRI 3084 بوده و عایق کابل کنترل 1×3 بدون شیلد از جنس آمیزه PVC از نوع PVC/D می باشد . در کابل کنترل 1×3 بدون شیلد رشته ها در یک یا چند لایه هم مرکز به هم تابیده می شوند . در کابل کنترل 1×3 بدون شیلد روکش از جنس آمیزه PVC از نوع PVC/ST5 ( باید توجه داشت این نوع آمیزه PVC ، مقاوم در برابر روغن نیست ) بوده و رنگ روکش به طور معمول طوسی است . کابل کنترل 1×3 بدون شیلد بر اساس استاندارد بین المللی 60227 IEC 75 و یا استاندارد ملی ایران به شماره ISIRI ( 607 ) 75 تولید می گردند .
کابل افشان 3 در 1/5 افشار نژاد خراسان
کابل افشان 3 در 1/5 افشار نژاد
کابل قدرت چند رشته گرد 1/5×3 این نوع کابل ها برای تامین انرژی الکتریکی در فضای باز ، زیر خاک ، درون آب ، داخل ساختمان، کانال های کابل کشی ، نیروگاه ها ، مصارف صنعتی ، در مراکز توزیع و نیز شبکه های مصرف و در جایی که احتمال صدمات مکانیکی به کابل وجود ندارد به کار می رود.
| نوع محصول | کابل قدرت با روکش پی وی سی |
|---|---|
| سطح مقطع | 1/5 میلی متر مربع |
| ولتاژ نامی | 600/1000 ولت |
| کد شناسایی | NYY , NYY-O , NYY-J |
| هادی | مس آنیل شده گروه 1 ( تک مفتولی ) ، گروه 2 ( تابیده شده منظم ) یا گروه 5 ( انعطاف پذیر – افشان ) مطابق استاندارد ISIRI 3084 یا IEC 60228 |
| روکش | آمیزه PVC از نوع PVC/ST1 ، رنگ روکش به طور معمول مشکی است |
| عایق | آمیزه PVC از نوع PVC/A |
| استاندارد مرجع | ISIRI 3569 |
کابل افشان 3 در 10 افشار نژاد خراسان
کابل قدرت افشان 4×3 این نوع کابل برای وسایل با تنش مکانیکی متوسط در لوازم منزل ، آشپزخانه و اداری مانند یخچال ، لباسشویی و غیره مناسب است. این کابل ها برای وسایل پخت و پز و گرمایشی مشروط به این که در تماس با قسمت های داغ و یا تحت تاثیر حرارت قرار نگیرند ، قابل استفاده است.
| نوع محصول | کابل های انعطاف پذیر( کابل افشان ) |
|---|---|
| سطح مقطع | 4 میلی متر مربع |
| ولتاژ نامی | 500/300 ولت |
| کد شناسایی | H05VV-F |
| هادی | مس آنیل شده گروه 5 (انعطاف پذیر – افشان) مطابق استاندارد ISIRI 3084 یا IEC 60228 |
| روکش | آمیزه PVC از نوع PVC/ST5 ، رنگ روکش به طور معمول مشکی است |
| عایق | آمیزه PVC از نوع PVC/D |
| استاندارد مرجع | ISIRI(607) 53 |
کابل افشان 3 در 16 افشارنژاد خراسان
جدول مشخصات فنی کابل افشان 3 در 16 افشارنژاد خراسان
| مشخصه | توضیحات |
|---|---|
| نام کابل | کابل افشان 3 در 16 افشارنژاد خراسان |
| نوع هادی | مس آنیل شده افشان (مطابق استاندارد IEC 60228) |
| تعداد رشتهها | 3 رشته |
| سطح مقطع هر رشته | 16 میلیمتر مربع |
| جنس عایق | PVC نوع (A) |
| جنس روکش | PVC نوع (ST5) |
| رنگ روکش | مشکی |
| ولتاژ نامی | 600/1000 ولت |
| حداکثر جریان مجاز | 84 آمپر (در هوای آزاد) / 107 آمپر (در زمین) |
| دمای کاری مجاز | -30 تا +70 درجه سانتیگراد (در شرایط عادی) |
| قطر تقریبی کابل | 19.37 میلیمتر |
| وزن تقریبی | 710 گرم در هر متر |
| استانداردهای مرتبط | IEC 60502-1، ISIRI 3569 |
| کاربردها | تأسیسات برقی، روشنایی، ماشینآلات صنعتی، تابلو برق |
| ویژگیهای خاص | انعطافپذیری بالا، مقاوم در برابر سایش و رطوبت |
کابل افشان 3 در 2/5 افشار نژاد خراسان
کاربرد کابل کنترل افشان 2/5×3
کابل کنترل افشان 2/5×3 این نوع کابل ها برای اتصال اجزاء دستگاه های مورد استفاده در خطوط تولید ، شامل ماشین افزار و تجهیزات حمل و نقل مکانیکی مناسب هستند . اتصال مستقیم این کابل ها به برق اصلی مجاز است . این کابل ها برای استفاده در داخل ساختمان و جایی که دمای محیط بین 5+ تا 40+ درجه سانتیگراد باشد طراحی شده اند.| نوع محصول | کابل های کنترل انعطاف پذیر بدون شیلد |
|---|---|
| سطح مقطع | 2/5 میلی متر مربع |
| ولتاژ نامی | 500/300 ولت |
| کد شناسایی | NYSLY |
| هادی | مس آنیل شده گروه 5 (انعطاف پذیر – افشان ) مطابق با استاندارد IEC 60228 یا استاندارد ISIRI 3084 |
| عایق | آمیزه PVC از نوع PVC/D |
| استاندارد مرجع | ISIRI ( 607 ) 75 |
| نحوه قرارگیری رشته ها | رشته ها در یک یا چند لایه هم مرکز به هم تابیده می شوند . به کارگیری تک رشته در مرکز کابل مجاز نیست . کابل های با سه رشته یا بیشتر دارای یک رشته به رنگ سبز و زرد می باشند |
| روکش | آمیزه PVC از نوع PVC/ST5 ( باید توجه داشت این نوع آمیزه PVC ، مقاوم در برابر روغن نیست ). رنگ روکش به طور معمول طوسی است |
توضیحات تخصصی کابل کنترل افشان 2/5×3
کابل کنترل 2/5×3 بدون شیلد برای اتصال اجزاء دستگاه های مورد استفاده در خطوط تولید ، شامل ماشین افزار و تجهیزات حمل و نقل مکانیکی مناسب هستند . اتصال مستقیم کابل کنترل 2/5×3 بدون شیلد به برق اصلی مجاز است . این کابل ها برای استفاده در داخل ساختمان و جایی که دمای محیط بین 5+ تا 40+ درجه سانتیگراد باشد طراحی شده اند . هادی کابل کنترل 2/5×3 بدون شیلد از جنس مس آنیل شده گروه 5 (انعطاف پذیر – افشان ) مطابق با استاندارد بین المللی IEC 60228 و یا استاندارد ملی ایران به شماره ISIRI 3084 بوده و عایق کابل کنترل 2/5×3 بدون شیلد از جنس آمیزه PVC از نوع PVC/D می باشد . در کابل کنترل 2/5×3 بدون شیلد رشته ها در یک یا چند لایه هم مرکز به هم تابیده می شوند . در کابل کنترل 2/5×3 بدون شیلد روکش از جنس آمیزه PVC از نوع PVC/ST5 ( باید توجه داشت این نوع آمیزه PVC ، مقاوم در برابر روغن نیست ) بوده و رنگ روکش به طور معمول طوسی است . کابل کنترل 2/5×3 بدون شیلد بر اساس استاندارد بین المللی 60227 IEC 75 و یا استاندارد ملی ایران به شماره ISIRI ( 607 ) 75 تولید می گردند .
کابل افشان 3 در 25 افشارنژاد خراسان
| ویژگی | مشخصات کابل افشان 3 در 25 افشارنژاد خراسان |
|---|---|
| نوع کابل | کابل افشان (Flexible Cable) |
| تعداد هادی | 3 عدد هادی مسی |
| قطر هادی | ۲.۵ میلیمتر (هر هادی) |
| جنس هادی | مس (Copper) |
| نوع عایق | PVC (Polyvinyl Chloride) |
| تعداد رشتهها | ۷ رشته مسی افشان در هر هادی |
| ولتاژ کاری | 450/750 ولت |
| بازه دمایی | از -30°C تا +70°C |
| رنگ عایق | معمولاً مشکی (ممکن است رنگهای دیگر بسته به سفارش متفاوت باشد) |
| طول کابل | قابل ارائه در طولهای مختلف (معمولاً از 50 متر به بالا) |
| جنس پوشش | PVC |
| وزن کابل | 0.051 کیلوگرم بر متر |
| مقاومت هادی | 7.41 Ω/km (برای هادی ۲.۵ میلیمتر) |
| مقاومت عایق | بسته به ضخامت عایق و نوع آن متفاوت است |
| ظرفیت جریان مجاز | 23 آمپر (برای هر هادی) |
| شکل کابل | دایرهای |
| مقاومت در برابر رطوبت | دارای مقاومت بالا در برابر رطوبت و آب |
| مقاومت در برابر حرارت | مقاومت عالی در برابر دماهای بالا تا 70°C |
| کاربرد اصلی | استفاده در سیستمهای برق صنعتی، پروژههای ساختمانی، سیستمهای روشنایی |
| استانداردهای بینالمللی | مطابق با استانداردهای IEC, BS, ASTM |
کابل افشان 3 در 35 افشارنژاد خراسان
| ویژگی | مشخصات کابل افشان 3 در 35 افشارنژاد خراسان |
|---|---|
| نوع کابل | کابل افشان (Flexible Cable) |
| تعداد هادیها | 3 عدد هادی مسی |
| سطح مقطع هر هادی | 35 میلیمتر مربع |
| جنس هادی | مس آنیل شده، کلاس 5 مطابق استاندارد IEC 60228 |
| ساختار هادی | رشتههای نازک مسی با انعطافپذیری بالا |
| جنس عایق هادیها | PVC (پلی وینیل کلراید) |
| ولتاژ نامی | 450/750 ولت |
| دمای کاری مجاز | -30 تا +70 درجه سانتیگراد |
| حداکثر دمای هادی در کار مداوم | 70 درجه سانتیگراد |
| جنس روکش نهایی | PVC مقاوم در برابر سایش و رطوبت |
| رنگ روکش نهایی | مشکی (در صورت نیاز رنگهای دیگر قابل سفارش است) |
| شکل کابل | دایرهای |
| حداکثر مقاومت هادی در 20°C | 0.524 اهم بر کیلومتر |
| مقاومت عایق در 20°C | ≥ 0.011 GΩ/km |
| ظرفیت جریان مجاز در هوای آزاد | حدود 122 آمپر |
| ظرفیت جریان مجاز در کانال | حدود 105 آمپر |
| حداکثر افت ولتاژ در هر کیلومتر | 1.1 ولت |
| وزن تقریبی کابل | حدود 1.05 کیلوگرم بر متر |
| قطر خارجی تقریبی کابل | 26.5 تا 30 میلیمتر |
| استاندارد تولید | مطابق با استانداردهای IEC 60227 و ISIRI 607 |
| مقاومت در برابر آب و رطوبت | بله، دارای عایق مقاوم در برابر رطوبت |
| مقاومت در برابر سایش و ضربه | بله، روکش PVC مقاوم در برابر سایش |
| قابلیت استفاده در محیطهای صنعتی | بله، مناسب برای مصارف صنعتی و سنگین |
جمعبندی
کابل افشان 3 در 35 افشارنژاد خراسان با داشتن سطح مقطع بالا، انعطافپذیری مناسب و توانایی انتقال جریان زیاد، یکی از بهترین گزینهها برای تأمین برق در پروژههای صنعتی و ساختمانی است. استفاده از مس آنیل شده، عایق PVC مقاوم و رعایت استانداردهای بینالمللی، این کابل را به انتخابی مطمئن و بادوام تبدیل کرده است.
کابل افشان 3 در 4 افشار نژاد خراسان
کابل قدرت افشان 4×3 این نوع کابل برای وسایل با تنش مکانیکی متوسط در لوازم منزل ، آشپزخانه و اداری مانند یخچال ، لباسشویی و غیره مناسب است. این کابل ها برای وسایل پخت و پز و گرمایشی مشروط به این که در تماس با قسمت های داغ و یا تحت تاثیر حرارت قرار نگیرند ، قابل استفاده است.
| نوع محصول | کابل های انعطاف پذیر( کابل افشان ) |
|---|---|
| سطح مقطع | 4 میلی متر مربع |
| ولتاژ نامی | 500/300 ولت |
| کد شناسایی | H05VV-F |
| هادی | مس آنیل شده گروه 5 (انعطاف پذیر – افشان) مطابق استاندارد ISIRI 3084 یا IEC 60228 |
| روکش | آمیزه PVC از نوع PVC/ST5 ، رنگ روکش به طور معمول مشکی است |
| عایق | آمیزه PVC از نوع PVC/D |
| استاندارد مرجع | ISIRI(607) 53 |
کابل افشان 3 در 50 افشارنژاد خراسان
مشخصات فنی کابل افشان 3 در 50 افشارنژاد خراسان
کابل افشان 3 در 50 افشارنژاد خراسان به گونهای طراحی شده است که پاسخگوی نیازهای مختلف صنعت برق باشد. مشخصات فنی این کابل به شرح زیر است:
| مشخصه | مقدار / توضیحات |
|---|---|
| تعداد رشتهها | 3 رشته |
| سطح مقطع هر رشته | 50 میلیمتر مربع |
| جنس هادی | مس آنیل شده |
| ساختار هادی | چند رشتهای افشان |
| جنس عایق | PVC نوع A |
| ضخامت عایق | 1.5 میلیمتر |
| جنس روکش نهایی | PVC نوع ST5 |
| ضخامت روکش | 2 میلیمتر |
| رنگ روکش | مشکی |
| ولتاژ نامی | 0.6/1 کیلوولت |
| حداکثر ولتاژ قابل تحمل | 2.5 کیلوولت |
| مقاومت الکتریکی هادی | حدود 0.392 اهم بر کیلومتر |
| حداکثر دمای کاری | 70 درجه سانتیگراد |
| مقاومت در برابر رطوبت | بسیار خوب |
| مقاومت در برابر سایش | بالا |
| شعاع خمش مجاز | حداقل 12 برابر قطر کابل |
| استانداردهای تولید | IEC 60227, ISIRI 607 |
جدول اطلاعات فنی کابل خراسان افشارنژاد
| سطح مقطع (mm²) | تعداد رشتهها | نوع عایق | جریان مجاز (آمپر) | ولتاژ نامی (ولت) | کاربرد رایج |
|---|---|---|---|---|---|
| 0.5 | 7 | PVC | 6 | 450/750 | سیستمهای روشنایی و لوازم کوچک خانگی |
| 0.75 | 7 | PVC | 10 | 450/750 | سیمکشی لوازم خانگی و مصارف سبک |
| 1.0 | 7 | PVC | 13 | 450/750 | لوازم خانگی، پریزها، روشنایی |
| 1.5 | 7 | PVC | 15 | 450/750 | روشنایی، پکیجهای گرمایشی، تابلو برق |
| 2.5 | 7 | PVC | 20 | 450/750 | سیمکشی در ساختمانها، لوازم خانگی بزرگ |
| 4 | 7 | PVC | 25 | 450/750 | سیستمهای روشنایی صنعتی، تابلوهای برق |
| 6 | 7 | PVC | 32 | 450/750 | سیستمهای الکتریکی، تابلوهای برق صنعتی |
| 10 | 7 | PVC | 45 | 450/750 | سیستمهای صنعتی، کابلهای برق برای دستگاههای بزرگ |
| 16 | 7 | PVC | 63 | 450/750 | انتقال برق در ساختمانها و پروژههای بزرگ |
| 25 | 7 | PVC | 85 | 450/750 | استفاده در پروژههای ساختمانی و صنعتی |
| 35 | 7 | PVC | 100 | 450/750 | نصب در پستهای برق و شبکههای قدرت |
| 50 | 7 | PVC | 130 | 450/750 | سیستمهای بزرگ صنعتی، پستهای فشار قوی |
| 70 | 7 | PVC | 160 | 450/750 | شبکههای انتقال برق، صنایع بزرگ |
| 95 | 7 | PVC | 200 | 450/750 | انتقال برق در صنایع بزرگ و نیروگاهها |
| 120 | 7 | PVC | 250 | 450/750 | کابلهای برق برای شبکههای فشار قوی |
| 150 | 7 | PVC | 300 | 450/750 | انتقال برق در پروژههای صنعتی و شبکههای برق |
| 185 | 7 | PVC | 350 | 450/750 | استفاده در پروژههای فشار قوی و نیروگاهها |
| 240 | 7 | PVC | 400 | 450/750 | شبکههای برق فشار قوی، خطوط انتقال |
| 300 | 7 | PVC | 500 | 450/750 | پروژههای بزرگ صنعتی و شبکههای انتقال برق |
| 400 | 7 | PVC | 630 | 450/750 | خطوط انتقال برق و پروژههای بسیار بزرگ |
نکات:
- نوع عایق: در این جدول فرض شده که کابلهای افشان از عایق PVC (پلیوینیل کلراید) استفاده میکنند. البته در برخی مدلها ممکن است از عایقهای مختلفی مانند XLPE (عایق کراسلینک پلیاتیلن) استفاده شود.
- جریان مجاز: مقدار جریان مجاز بسته به شرایط محیطی و نحوه نصب کابل ممکن است متفاوت باشد. این مقادیر به طور کلی برای دمای محیط ۳۰ درجه سانتیگراد و نصب در هوا بیان شده است.
- ولتاژ نامی: معمولاً کابلهای افشان با ولتاژ نامی 450/750 ولت برای کاربردهای عمومی و در موارد خاص ممکن است از کابلهای با ولتاژ بالاتر نیز استفاده شود.
- تعداد رشتهها: تعداد رشتههای سیم داخل کابل به سطح مقطع آن بستگی دارد. برای کابلهای افشان معمولاً تعداد رشتهها بیشتر از کابلهای مفتولی است تا انعطافپذیری بیشتری داشته باشد.
- کاربرد: کابلهای افشان به دلیل انعطافپذیری بالا در محیطهای متحرک، ساختمانها، پروژههای صنعتی و سیستمهای قدرت کاربرد گستردهای دارند.
تفاوتها با کابلهای مفتولی:
- انعطافپذیری: کابلهای افشان به دلیل داشتن رشتههای سیمی منعطف، برای استفاده در مکانهایی که نیاز به حرکت یا خمشدگی دارند، مناسبتر هستند.
- ظرفیت جریان: در مقایسه با کابلهای مفتولی، کابلهای افشان ممکن است کمی ظرفیت جریان کمتری داشته باشند به دلیل تعداد رشتههای بیشتر و فضای بیشتر در بین رشتهها.
برای دریافت اطلاعات دقیقتر و فنیتر از کابلهای افشان افشارنژاد، پیشنهاد میکنم از کاتالوگهای رسمی یا وبسایت این شرکت استفاده کنید، زیرا این اطلاعات ممکن است در نسخههای مختلف و برای هر مدل کابل متفاوت باشد.
