کابل کواکسیال و 3 مزیت مهم آن

کابل کواکسیال و 3 مزیت مهم آن

کابل کواکسیال یکی از مهم ‌ترین و پرکاربردترین ابزارها در دنیای ارتباطات و انتقال داده ‌ها است. این کابل به دلیل ساختار منحصر به فرد و کارایی بالای خود، نقش اساسی در سیستم‌ های مختلف ارتباطی ایفا می‌کند. توانایی بالای این کابل در حفظ کیفیت سیگنال حتی در فواصل طولانی، آن را به انتخابی ایده ‌آل برای کاربردهای حساس و حیاتی تبدیل کرده است. بنابراین قصد داریم تا شما را با این کابل مهم آشنا کنیم.

معرفی کابل کواکسیال و ویژگی های آن

کابل کواکسیال یکی از مهم ‌ترین و پرکاربردترین ابزارهای انتقال سیگنال ‌های الکتریکی در دنیای ارتباطات است. این نوع کابل به دلیل طراحی منحصر به فرد و ساختار چندلایه ‌ای که دارد، توانایی بالایی در انتقال سیگنال ‌های با کیفیت و کاهش نویز و تداخلات الکترومغناطیسی (EMI) دارد. این کابل امکان انتقال سیگنال ‌های با کیفیت حتی در فواصل طولانی را فراهم می‌کند.

کابل کواکسیال قادر است پهنای باند بالایی را پشتیبانی کند که برای انتقال داده‌ های حجیم و با سرعت بالا مناسب است. پوشش خارجی مقاوم، کابل را در برابر شرایط محیطی و آسیب ‌های فیزیکی محافظت می‌ نماید.این کابل به راحتی قابل خم شدن و نصب در محیط‌ های مختلف است.

چه نوع کاربردهایی برای کابل کواکسیال وجود دارد؟

کابل کواکسیال به دلیل ویژگی ‌های منحصر به فرد خود از جمله مقاومت بالا در برابر تداخلات الکترومغناطیسی در بسیاری از زمینه‌ ها مورد استفاده قرار می‌گیرد. در ادامه به برخی از مهم ‌ترین کاربردهای این کابل ‌ها اشاره خواهیم کرد که عبارت اند از:

تلویزیون کابلی و ماهواره ‌ای

کابل کواکسیال عمدتاً برای انتقال سیگنال ‌های تلویزیونی از آنتن ‌ها به گیرنده ‌های تلویزیونی استفاده می ‌شود. این کابل‌ ها قادرند سیگنال ‌های ویدیویی و صوتی را بدون افت کیفیت به مقصد برسانند. در سیستم ‌های تلویزیون ماهواره ‌ای نیز از کابل ‌های کواکسیال برای اتصال دیش‌ های ماهواره ‌ای به گیرنده‌ های داخلی استفاده می ‌شود.

اینترنت و شبکه ‌های داده

کابل ‌های کواکسیال برای انتقال داده ‌های اینترنتی در سیستم‌ های اینترنت کابلی مورد استفاده قرار می‌گیرند. این کابل ‌ها می ‌توانند پهنای باند بالایی را ارائه دهند که برای انتقال داده ‌های اینترنتی مناسب هستند.

کاربرد کابل کواکسیال در سیستم ‌های امنیتی و دوربین ‌های مدار بسته (CCTV)

کابل کواکسیال به دلیل پایداری سیگنال و مقاومت در برابر تداخلات، برای انتقال تصاویر دوربین‌ های مدار بسته بسیار مناسب است. در سیستم‌ های امنیتی حرفه ‌ای نیز از کابل‌ های کواکسیال برای انتقال داده ‌های مربوط به حسگرها و تجهیزات امنیتی استفاده می ‌شود.

رادیو و مخابرات

این نوع کابل ها برای انتقال سیگنال ‌های رادیویی در سیستم‌ های مخابراتی بسیار مورد استفاده قرار می‌گیرند. اتصال آنتن ‌های رادیویی به دستگاه ‌های گیرنده و فرستنده نیز از طریق کابل‌ های کواکسیال انجام می ‌شود.

کاربرد کابل کواکسیال در سیستم ‌های صوتی حرفه ‌ای

در سیستم ‌های صوتی حرفه ‌ای از کابل کواکسیال برای انتقال سیگنال ‌های صوتی با کیفیت بالا استفاده می ‌شود. اتصال بین تجهیزات صوتی مانند میکسرها، تقویت ‌کننده‌ ها و بلندگوها نیز می‌ تواند از طریق این کابل ها انجام شود.

مزایای استفاده کابل کواکسیال

کابل هم محور به دلیل ویژگی‌های منحصر به فرد و ساختار چندلایه‌ای که دارد، مزایای بسیاری را در انتقال سیگنال‌های الکتریکی ارائه می‌دهد. در ادامه به بررسی برخی از مهم ‌ترین مزایای استفاده از کابل می ‌پردازیم که عبارت اند از:

پایداری حرارتی

کابل کواکسیال معمولاً دارای محدوده دمایی وسیعی است که می ‌تواند در آن به خوبی عمل کند. این ویژگی باعث می ‌شود که کابل در شرایط محیطی مختلف از جمله دماهای بسیار بالا یا پایین، عملکرد پایداری داشته باشد.

کاهش تلفات

طراحی چندلایه‌ این کابل به گونه ‌ای است که تلفات سیگنال در طول کابل به حداقل می ‌رسد. این ویژگی به خصوص در کاربردهایی که نیاز به انتقال سیگنال ‌ها با دقت بالا دارند، بسیار مهم است.

مزایای کابل کواکسیال و امکان انتقال چندگانه

کابل کواکسیال می ‌تواند همزمان چندین سیگنال مختلف را از طریق یک کابل واحد منتقل کند. این ویژگی به خصوص در شبکه ‌های تلویزیونی و اینترنتی که نیاز به انتقال همزمان صدا، تصویر و داده دارند، بسیار مفید است.

امنیت بالا

این نوع کابل به دلیل ساختار فیزیکی و شیلد محافظ از امنیت بالاتری نسبت به برخی دیگر از انواع کابل ‌ها برخوردار است. این ویژگی باعث کاهش خطرات احتمالی مانند شنود غیرمجاز یا تداخل ناخواسته می ‌شود.

مزایای کابل کواکسیال و قابلیت انعطاف ‌پذیری در طراحی

کابل کواکسیال در انواع و اندازه ‌های مختلفی تولید می‌ شود که این امر به مهندسان و طراحان اجازه می ‌دهد تا بر اساس نیازهای خاص پروژه، کابل مناسب را انتخاب کنند.

نصب و نگهداری آسان

نصب و نگهداری این کابل نسبتاً آسان است و نیاز به تجهیزات خاص و پیچیده ‌ای ندارد. این ویژگی باعث کاهش هزینه ‌های نصب و نگهداری می ‌شود.

سازگاری با تجهیزات موجود

کابل کواکسیال به دلیل استفاده گسترده و استانداردهای مشخص، با بسیاری از تجهیزات موجود در بازار سازگار است. این ویژگی به خصوص در پروژه‌ هایی که نیاز به ارتقاء یا تغییرات دارند، بسیار مفید است. این مزایا باعث شده ‌اند که این نوع کابل ها همچنان جایگاه ویژه‌ ای در دنیای ارتباطات و انتقال داده ‌ها داشته باشند.

افت سیگنال در کابل کواکسیال چیست

افت سیگنال در کابل کواکسیال به کاهش قدرت سیگنال الکتریکی هنگام عبور از طول کابل گفته می ‌شود. این پدیده به دلایل مختلفی رخ می‌ دهد و می ‌تواند بر کیفیت انتقال سیگنال در سیستم ‌های مختلف تأثیر بگذارد. افت سیگنال یکی از پارامترهای مهمی است که باید در طراحی و استفاده از کابل‌ های کواکسیال در نظر گرفته شود. عوامل موثر بر افت سیگنال بسیار متعدد می باشد. هر چه طول کابل بیشتر باشد، افت سیگنال نیز بیشتر خواهد بود. سیگنال الکتریکی با عبور از مواد رسانا و عایق کابل، به تدریج ضعیف‌ تر می ‌شود.

افت سیگنال به فرکانس سیگنال وابسته است؛ هرچه فرکانس بالاتر باشد، افت سیگنال نیز بیشتر می ‌شود. این امر به دلیل افزایش تلفات دی ‌الکتریک و تلفات مقاومتی در فرکانس‌ های بالا رخ می ‌دهد. جنس و کیفیت مواد استفاده شده در هسته مرکزی و شیلد کابل می ‌تواند بر افت سیگنال تأثیر بگذارد. مواد با هدایت الکتریکی بهتر (مانند مس خالص) معمولاً افت سیگنال کمتری دارند.

دما می ‌تواند بر مقاومت الکتریکی مواد تاثیر بگذارد. افزایش دما معمولاً باعث افزایش مقاومت و در نتیجه افزایش افت سیگنال می ‌شود. کیفیت ساخت و طراحی کابل نیز می ‌تواند بر روی افت سیگنال تاثیرگذار باشد. کابل ‌های با کیفیت بالاتر معمولاً افت سیگنال کمتری دارند.

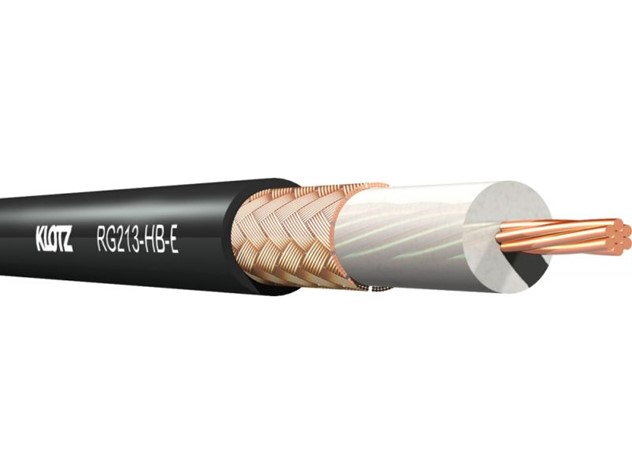

اجزای کابل کواکسیال و نحوه ساخت آن ها

کابل کواکسیال نوعی کابل است که برای انتقال سیگنال ‌های الکتریکی با فرکانس بالا مورد استفاده قرار می‌گیرد. این کابل ‌ها به دلیل طراحی خاص خود، تداخل الکترومغناطیسی بسیار کمی دارند و می ‌توانند سیگنال ‌ها را با کیفیت و پایداری بالا منتقل کنند.

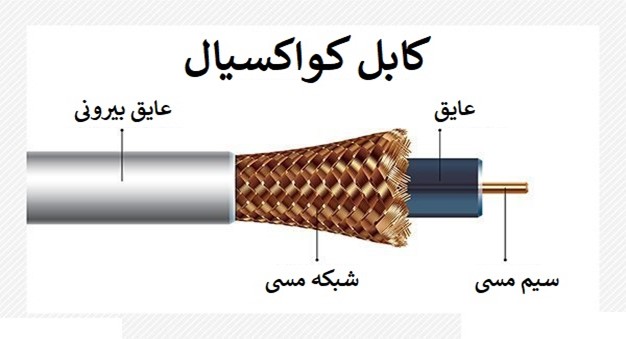

کابل کواکسیال از چندین لایه تشکیل شده ‌است که هر یک نقش خاصی در انتقال سیگنال و محافظت از آن ایفا می‌کند. اجزای آن شامل هادی مرکزی، عایق دی‌ الکتریک، شیلد و عایق بیرونی می باشد.

نحوه ساخت کابل کواکسیال به این شکل است که ابتدا هادی مرکزی که معمولاً یک سیم مسی یا آلومینیومی است، ساخته می ‌شود. این هادی ممکن است به صورت مفتول یا رشته ‌ای باشد. عایق دی ‌الکتریک به دور هادی مرکزی کشیده می‌ شود. این عایق می‌تواند به صورت جامد یا فوم باشد.

شیلد که معمولاً از یک لایه فلزی بافته شده یا فویل آلومینیومی است، به دور عایق دی ‌الکتریک پیچیده می ‌شود. در نهایت، عایق بیرونی به عنوان لایه ‌ای محافظ به دور شیلد کشیده می‌ شود. این عایق از موادی ساخته می ‌شود که مقاومت کابل را در برابر شرایط محیطی افزایش می ‌دهد.
