سیم رانژه و 4 نوع مهم آن
سیم رانژه، یکی از اجزای کلیدی و ضروری در صنعت الکترونیک و برق است که با توجه به ویژگی های منحصر به فرد خود، در بسیاری از کاربردها نقش حیاتی ایفا میکند. آشنایی با قابلیت ها و مشخصات فنی انواع مختلف رانژه، می تواند به افزایش کارایی و ایمنی سیستم ها کمک کند. بنابراین، شناخت دقیق این ابزار کاربردی و استفاده صحیح از آن، می تواند تاثیر چشمگیری در موفقیت پروژه های مختلف داشته باشد.
سیم رانژه چیست و چه مشخصاتی دارد؟
سیم رانژه نوعی سیم است که برای انتقال سیگنال ها و داده ها در سیستم های ارتباطی و شبکه های تلفنی استفاده می شود. این سیم ها معمولاً از یک یا چند رشته رسانا (معمولاً مسی) تشکیل شده اند. این سیم ها می توانند به صورت مفتولی (Solid) یا افشان (Stranded) باشند. سیم های مفتولی از یک رشته جامد تشکیل شده اند، در حالی که سیم های افشان چندین رشته نازک دارند.
جنس عایق آن معمولاً پلاستیک هایی مانند PVC (Polyvinyl Chloride)، PE (Polyethylene) یا Teflon هستند. این مواد عایق از رساناها در برابر تداخلات خارجی محافظت میکنند و همچنین از ایجاد اتصال کوتاه بین رشته ها جلوگیری می نمایند. برخی از سیم های رانژه دارای شیلد (محافظ) هستند که می تواند از جنس فویل آلومینیومی یا سیم های افشان نازک باشند. این شیلد برای کاهش تداخلات الکترومغناطیسی (EMI) و نویزهای خارجی به کار می رود.
جنس روکش آن معمولاً از مواد مقاوم به حرارت و سایش مانند PVC یا TPE (Thermoplastic Elastomer) ساخته می شود. این روکش وظیفه حفاظت از سیم در برابر عوامل محیطی مانند رطوبت، حرارت، مواد شیمیایی و ضربه های مکانیکی را دارد. سیم های رانژه معمولاً دارای رنگ بندی مشخصی هستند که به شناسایی و تفکیک رشته ها کمک میکنند. این رنگ بندی معمولاً بر اساس استانداردهای خاصی انجام می شود.
ویژگی های عایق بندی سیم رانژه چگونه بر عملکرد آن تأثیر میگذارد؟
ویژگی های عایق بندی سیم رانژه تأثیر بسیار زیادی بر عملکرد آن دارد. عایق بندی مناسب می تواند از مشکلات مختلفی مانند نشتی جریان، اتصال کوتاه و آسیب به سیم جلوگیری کند. عایق با مقاومت الکتریکی بالا از جریان نشتی جلوگیری میکند و اطمینان می دهد که جریان الکتریکی تنها از مسیرهای تعیین شده عبور میکند. این موضوع باعث بهبود کارایی و ایمنی سیستم های الکتریکی می شود.
عایق بندی مقاوم به حرارت می تواند از ذوب شدن یا تخریب عایق در دماهای بالا جلوگیری کند. نتیجه آن افزایش عمر مفید سیم و جلوگیری از خطرات احتمالی مانند آتش سوزی است. این نوع عایق امکان خم شدن و پیچیدن سیم را بدون شکستگی فراهم میکند. این ویژگی سهولت در نصب و استفاده در فضاهای محدود و پیچیده را به همراه دارد.
عایق های سیم رانژه ضد اشتعال می باشند و می توانند از گسترش آتش در صورت وقوع حریق جلوگیری کنند. این ویژگی باعث افزایش ایمنی در کاربردهای حساس به آتش سوزی می شود. این ویژگی ها نقش حیاتی در انتخاب نوع عایق برای سیم رانژه دارند و باید بر اساس نیازهای خاص انتخاب شوند. با توجه به اهمیت عایق بندی مناسب، استفاده از مواد با کیفیت و ویژگی های مناسب می تواند به بهبود عملکرد و افزایش ایمنی سیم های رانژه کمک کند.
چه نکاتی را باید در انتخاب سیم رانژه در نظر بگیریم؟
انتخاب سیم رانژه مناسب برای یک پروژه خاص به چندین نکته کلیدی نیازمند است. در ادامه به برخی از مهم ترین نکات اشاره میکنیم که عبارت اند از:
نوع کاربرد و اندازه، قطر سیم
ابتدا باید مشخص کنید که سیم رانژه برای چه کاربردی مورد نیاز است. قطر سیم یا اندازه اهمیت زیادی دارد. سیم ها با قطر بیشتر می توانند جریان های بالاتری را تحمل کنند و مقاومت کمتری دارند.
عایق بندی و انعطاف پذیری
نوع عایق استفاده شده در سیم رانژه بسیار مهم است. عایق باید در برابر حرارت، رطوبت و خوردگی مقاوم باشد. مواد مختلفی مانند PVC، Teflon و Silicone برای عایق بندی استفاده میشوند. انعطاف پذیری آن اهمیت ویژه ای پیدا میکند و هنگام انتخاب باید در نظر بگیرید.
مقاومت در برابر شرایط محیطی و طول سیم رانژه
سیم باید بتواند شرایط محیطی خاصی مانند دماهای بسیار بالا یا پایین، رطوبت بالا یا محیط های خورنده را تحمل کند. قبل از خرید، طول دقیق سیم مورد نیاز را محاسبه کنید تا از خرید بیش از حد یا ناکافی جلوگیری شود.
با در نظر گرفتن این نکات، می توانید سیم رانژه مناسبی را برای نیازهای خاص خود انتخاب کنید و از کارایی و ایمنی بالای سیستم های خود اطمینان حاصل نمایید.
انواع مختلف سیم رانژه
سیم رانژه در انواع مختلفی تولید می شود که هر کدام برای کاربردها و نیازهای خاصی طراحی شده است. در زیر به برخی از انواع مختلف سیم رانژه اشاره میکنیم که عبارت اند از:
سیم های رانژه مسی
سیم رانژه مفتولی از یک رشته مسی جامد تشکیل شده است و معمولاً برای کاربردهایی که نیاز به اتصالات ثابت و پایدار دارند، استفاده می شود. سیم مخابراتی افشان از چندین رشته مسی نازک تشکیل شده است که به هم پیچیده شده اند. این سیم ها انعطاف پذیری بیشتری دارند و برای کاربردهایی که نیاز به حرکت و انعطاف دارند، مناسب تر هستند.
سیم های رانژه آلومینیومی
سیم رانژه مفتولی آلومینیومی از یک رشته آلومینیومی تشکیل شده است و به دلیل وزن سبک و هزینه کمتر نسبت به مس در برخی صنایع استفاده می شود. سیم رانژه افشان آلومینیومی از چندین رشته آلومینیومی نازک تشکیل شده است و مانند سیم های مسی افشان، انعطاف پذیری بیشتری دارند.

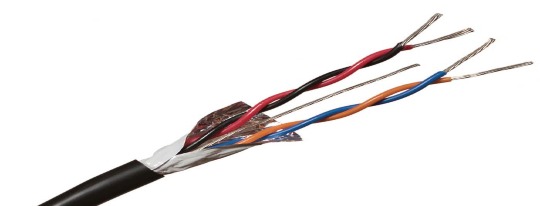

سیم رانژه شیلددار
این نوع سیم ها دارای یک لایه شیلد (محافظ) هستند که از تداخلات الکترومغناطیسی (EMI) جلوگیری میکنند. این سیم ها برای کاربردهایی که نیاز به حفاظت از تداخلات دارند مانند سیستم های مخابراتی و الکترونیکی، استفاده می شوند.
سیم رانژه تک لایه و چندلایه
سیم تک لایه از یک لایه رسانا تشکیل شده است و در کاربردهای ساده تر و عمومی تر استفاده می شوند. سیم چندلایه دارای چندین لایه رسانا هستند که به طور جداگانه عایق بندی شده اند و سپس در یک عایق کلی قرار گرفته اند. این نوع سیم ها برای کاربردهای پیچیده تر و چند منظوره استفاده می شوند.
کاربرد سیم رانژه در صنایع گوناگون
سیم رانژه یکی از اجزای اساسی و حیاتی در بسیاری از صنایع مختلف است. کاربردهای گسترده و متنوع این نوع سیم در صنعت به دلیل ویژگی های منحصر به فرد آن مانند انعطاف پذیری، مقاومت در برابر خوردگی و مقاومت حرارتی است. در زیر به برخی از کاربردهای اصلی رانژه در صنایع مختلف اشاره میکنیم که عبارت اند از:
صنعت مخابرات
سیم های رانژه برای اتصال و انتقال داده ها در شبکه های مخابراتی و اینترنتی به کار می روند. همچنین برای نصب خطوط تلفن و اینترنت در ساختمان ها از این سیم ها استفاده می شود.
صنعت الکترونیک
سیم رانژه برای اتصال اجزای مختلف مدارهای الکتریکی و الکترونیکی به کار می رود. همچنین در ساخت و تولید تجهیزات الکترونیکی مانند تلویزیون ها، کامپیوترها و وسایل خانگی استفاده می شود.
کاربرد سیم رانژه صنعت خودرو
سیم های رانژه در سیستم های مختلف الکتریکی خودرو مانند سیستم روشنایی، سیستم صوتی و سیستم های کنترل استفاده می شود. این سیم ها برای اتصال سنسورها و اجزای الکترونیکی مختلف در خودروها به کار می روند.
صنعت پزشکی
سیم رانژه در تجهیزات پزشکی مانند دستگاه های مانیتورینگ، تجهیزات جراحی و دستگاه های تشخیصی استفاده می شود. این سیم ها برای انتقال داده ها و اطلاعات در سیستم های ارتباطاتی پزشکی به کار می روند.
