سیم افشان
سیم افشان، یکی از پرکاربردترین سیم ها در صنعت و مصارف خانگی می باشد و به دلیل ویژگی های منحصر به فرد خود، انتخاب اول بسیاری از متخصصان و مهندسان برق است. این سیم ها به گونه ای طراحی شده اند که انتقال مطمئن جریان الکتریکی را تضمین می کنند و به همین دلیل، انتخابی ایده آل برای سیستم های برقی پیچیده و حساس به شمار می روند. با استفاده از این نوع سیم ها می توانید از عملکرد بهینه و دوام بالای سیستم های الکتریکی خود اطمینان حاصل کنید.

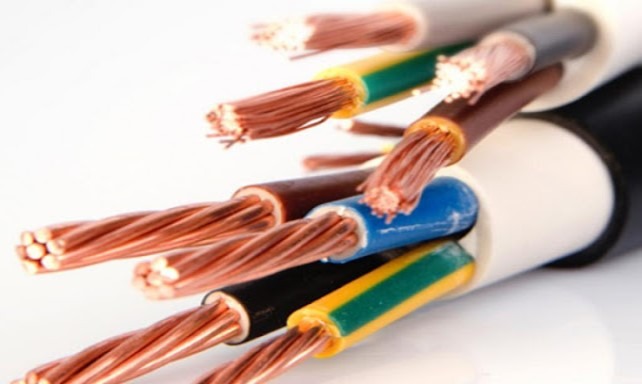

معرفی سیم افشان و مشخصات و ویژگی های آن
سیم افشان، یکی از انواع سیم های الکتریکی است که به دلیل ساختار خاص خود از چندین رشته نازک مسی یا آلومینیومی تشکیل شده است. این سیم ها با عایقهای مختلفی پوشانده می شوند که آنها را در برابر عوامل محیطی محافظت میکنند.
سیم افشان معمولاً دارای عایق PVC (پلی وینیل کلراید) یا سایر مواد عایقی مانند XLPE می باشد. سیم های افشان در اندازه های مختلفی تولید می شوند که معمولاً از 0.5 میلی متر مربع تا چند صد میلی متر مربع متغیر هستند.
سیم های افشان می توانند برای ولتاژهای مختلفی طراحی شوند، اما معمولاً برای ولتاژهای پایین و متوسط (تا 1000 ولت) مورد استفاده قرار میگیرند. این سیم ها بسته به نوع عایق می توانند در دماهای مختلفی کار کنند. معمولاً دمای کاری این سیم ها بین -30 درجه سانتیگراد تا +70 درجه سانتیگراد است، اما برخی انواع خاص می توانند در دماهای بالاتر نیز کار کنند.
ما در چه صنایعی می توانیم از سیم افشان استفاده کنیم؟
سیم افشان به دلیل ویژگی ها و مزایای متعدد خود در صنایع مختلفی کاربرد دارد. در ادامه به برخی از صنایعی که میتوانند از سیم افشان بهره مند شوند اشاره خواهیم کرد که عبارت اند از:
صنعت ساختمان
سیم های افشان به دلیل انعطاف پذیری بالا و نصب آسان در سیمکشی داخلی ساختمان ها برای سیستم های روشنایی، پریزها و سیستم های تهویه مطبوع مورد استفاده قرار میگیرند. این سیم ها علاوه بر انتقال ایمن جریان برق به دلیل مقاومت بالا در برابر خوردگی و ضربه، گزینه مناسبی برای محیط های ساختمانی هستند.
صنعت لوازم خانگی
لوازم خانگی نظیر یخچال، ماشین لباسشویی، جاروبرقی و دیگر دستگاه های الکتریکی نیاز به سیمکشی داخلی دارند که هم انعطافپذیر و هم مقاوم باشد. سیم های افشان با ویژگی های خاص خود، انتخابی ایده آل برای این نوع کاربردها هستند.
کاربرد سیم افشان در صنایع هوافضا
سیم افشان به دلیل وزن کم و مقاومت در برابر لرزش ها و ارتعاشات، در صنایع هوافضا برای سیمکشی در هواپیماها و فضاپیماها به کار می رود. این سیم ها می توانند در شرایط دشوار فضایی عملکرد مطلوبی داشته باشند.
صنعت رباتیک
در صنعت رباتیک، سیم افشان برای اتصال و انتقال جریان در ربات ها و دستگاه های خودکار استفاده می شود. انعطاف پذیری بالا و مقاومت در برابر خم شدن های مکرر، این سیم ها را به انتخابی مناسب برای ربات ها تبدیل کرده است.
کاربرد سیم افشان در صنایع پزشکی
در تجهیزات پزشکی و دستگاه های پزشکی پیشرفته، سیم های افشان به دلیل ایمنی بالا و کارایی مطلوب، برای انتقال داده ها و انرژی الکتریکی مورد استفاده قرار میگیرند.
سیم افشان 1 در 16 سیم و کابل سیمیا
| مشخصه فنی | مقدار |
|---|---|
| سطح مقطع | 10 میلیمتر مربع |
| جنس هادی | مس آنیل شده با انعطافپذیری بالا |
| نوع عایق | PVC مقاوم در برابر حرارت و خوردگی |
| حداکثر جریان مجاز | متناسب با شرایط نصب و استانداردهای بینالمللی |
| ولتاژ نامی | 450/750 ولت |
| استانداردهای ساخت | مطابق با استاندارد ISIRI 607 و IEC 60227 |
| مقاومت اهمی هادی در دمای 20 درجه سانتیگراد | 1.83 اهم بر کیلومتر |
| دمای کاری مجاز | -5 تا +70 درجه سانتیگراد |
سیم افشان 1 در 10 سیم و کابل سیمیا
| مشخصه فنی | مقدار |
|---|---|
| سطح مقطع | 10 میلیمتر مربع |
| جنس هادی | مس آنیل شده با انعطافپذیری بالا |
| نوع عایق | PVC مقاوم در برابر حرارت و خوردگی |
| حداکثر جریان مجاز | متناسب با شرایط نصب و استانداردهای بینالمللی |
| ولتاژ نامی | 450/750 ولت |
| استانداردهای ساخت | مطابق با استاندارد ISIRI 607 و IEC 60227 |
| مقاومت اهمی هادی در دمای 20 درجه سانتیگراد | 1.83 اهم بر کیلومتر |
| دمای کاری مجاز | -5 تا +70 درجه سانتیگراد |
سیم افشان 1 در 6 سیم و کابل سیمیا
| مشخصه فنی | مقدار |
|---|---|
| سطح مقطع | 4 میلیمتر مربع |
| جنس هادی | مس آنیل شده با انعطافپذیری بالا |
| نوع عایق | PVC مقاوم در برابر حرارت و خوردگی |
| حداکثر جریان مجاز | متناسب با شرایط نصب و استانداردهای بینالمللی |
| ولتاژ نامی | 450/750 ولت |
| استانداردهای ساخت | مطابق با استاندارد ISIRI 607 و IEC 60227 |
| مقاومت اهمی هادی در دمای 20 درجه سانتیگراد | 4.61 اهم بر کیلومتر |
| دمای کاری مجاز | -5 تا +70 درجه سانتیگراد |
سیم افشان 1 در 4 سیم و کابل سیمیا
| مشخصه فنی | مقدار |
|---|---|
| سطح مقطع | 4 میلیمتر مربع |
| جنس هادی | مس آنیل شده با انعطافپذیری بالا |
| نوع عایق | PVC مقاوم در برابر حرارت و خوردگی |
| حداکثر جریان مجاز | متناسب با شرایط نصب و استانداردهای بینالمللی |
| ولتاژ نامی | 450/750 ولت |
| استانداردهای ساخت | مطابق با استاندارد ISIRI 607 و IEC 60227 |
| مقاومت اهمی هادی در دمای 20 درجه سانتیگراد | 4.61 اهم بر کیلومتر |
| دمای کاری مجاز | -5 تا +70 درجه سانتیگراد |
سیم افشان 1 در 2/5 سیم و کابل سیمیا
سیم افشان 1 در 2/5 سیم و کابل سیمیا
| مشخصه فنی | مقدار |
|---|---|
| سطح مقطع | 2.5 میلیمتر مربع |
| جنس هادی | مس آنیل شده با انعطافپذیری بالا |
| نوع عایق | PVC مقاوم در برابر حرارت و خوردگی |
| حداکثر جریان مجاز | متناسب با شرایط نصب و استانداردهای بینالمللی |
| ولتاژ نامی | 450/750 ولت |
| استانداردهای ساخت | مطابق با استاندارد ISIRI 607 و IEC 60227 |
| مقاومت اهمی هادی در دمای 20 درجه سانتیگراد | 7.41 اهم بر کیلومتر |
| دمای کاری مجاز | -5 تا +70 درجه سانتیگراد |
سیم افشان 1 در 1/5 سیم وکابل سیمیا
| ویژگی فنی | مشخصات |
|---|---|
| جنس هادی | مس آنیل شده با رسانایی الکتریکی بالا |
| سطح مقطع | 1.5 میلیمتر مربع |
| ساختار هادی | افشان (کلاس 5) مطابق با استاندارد IEC 60228 |
| جنس عایق | PVC نوع C، مقاوم در برابر حرارت و رطوبت |
| حداکثر دمای کاری | 70 درجه سانتیگراد |
| ولتاژ نامی | 450/750 ولت |
| مقاومت الکتریکی هادی | کم، جهت کاهش افت ولتاژ |
| استاندارد تولید | ISIRI 607 و IEC 60227 |
| مقاومت در برابر شرایط محیطی | مقاوم در برابر رطوبت، سایش و مواد شیمیایی |

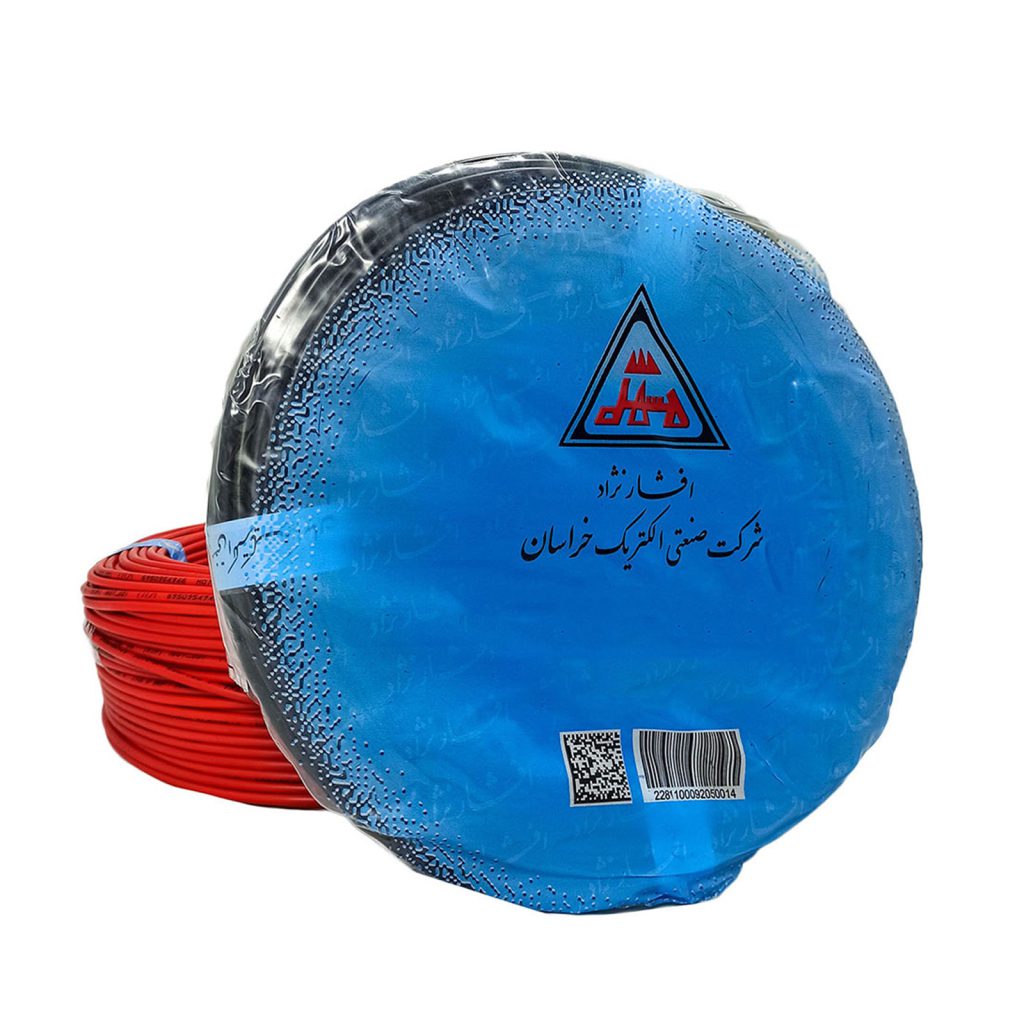

سیم افشان 1 در 1 سیم وکابل خراسان افشارنژاد
جدول مشخصات فنی سیم افشان 1 در 1 سیم وکابل خراسان افشارنژاد
| مشخصه | مشخصات فنی |
|---|---|
| نام محصول | سیم افشان 1 در 1 سیم وکابل خراسان افشارنژاد |
| نوع هادی | مس افشان (کلاس 5 مطابق استاندارد IEC 60228) |
| تعداد رشتهها | 1 رشته |
| سطح مقطع هادی | 1 میلیمتر مربع |
| نوع عایق | PVC مقاوم در برابر حرارت، رطوبت و مواد شیمیایی |
| ضخامت عایق | 0.6 میلیمتر |
| ضخامت روکش نهایی | 1.2 میلیمتر |
| ولتاژ نامی | 450/750 ولت |
| دمای کاری | 70 درجه سانتیگراد |
| دمای اتصال کوتاه | 160 درجه سانتیگراد (برای مدت زمان کوتاه) |
| مقاومت هادی (در 20°C) | 18.2 اهم بر کیلومتر |
| جریان مجاز در هوای آزاد | 11 آمپر |
| جریان مجاز در داخل لوله | 9 آمپر |
| حداکثر دمای محیطی | 70 درجه سانتیگراد (در شرایط عادی) |
| حداکثر طول کابل | 1000 متر (در شرایط استاندارد) |
| حداقل شعاع خم | 6 برابر قطر کابل (~6 میلیمتر) |
| وزن تقریبی کابل | 36 کیلوگرم بر کیلومتر |
| مقاومت عایق | مقاوم در برابر فشار، رطوبت، روغن و مواد شیمیایی |
| استانداردهای تولید | ISIRI 607، IEC 60227، VDE 0295 |
| کاربرد | سیستمهای برقی داخلی ساختمان، تابلوهای برق، لوازم خانگی |
| نوع بستهبندی | رول یا قرقره |
سیم افشان 1 در 300 سیم وکابل خراسان افشارنژاد
سیم افشان 1 در 240 سیم وکابل خراسان افشارنژاد
سیم افشان 1 در 185 سیم وکابل خراسان افشارنژاد
سیم افشان 1 در 150 سیم وکابل خراسان افشارنژاد
سیم افشان 1 در 120 سیم وکابل خراسان افشارنژاد
مزایای استفاده از سیم افشان در مقایسه با سایر انواع سیم
استفاده از سیم افشان در مقایسه با سایر سیم ها دارای مزایای متعددی است که در ادامه به تفصیل توضیح داده می شود که عبارت اند از:
انعطاف پذیری بالا
سیم افشان به دلیل ساختار رشته ای خود از انعطاف پذیری بسیار بالایی برخوردار است. این ویژگی باعث می شود که به راحتی در فضاهای تنگ و پیچیده نصب شوند و برای کاربردهایی که نیاز به حرکت و انعطاف دارند، بسیار مناسب می باشند.
نصب آسان
به دلیل انعطاف پذیری و ساختار نرم سیم های افشان نصب آسان تری نسبت به سیمهای مفتولی دارند. این سیم ها میتوانند به راحتی در مسیرهای خمیده و پیچیده عبور کنند و به تلاش کمتری برای نصب نیاز دارند.
انتقال بهتر سیم افشان در جریان الکتریکی
ساختار چند رشته ای سیم افشان باعث می شود که سطح تماس بیشتری با هوا داشته باشند که این امر به انتقال بهتر گرما و کاهش مقاومت الکتریکی کمک میکند. این ویژگی باعث می شود که سیم های افشان عملکرد بهتری در انتقال جریان الکتریکی داشته باشند.
مقاومت در برابر خوردگی
سیم های افشان معمولاً با لایه ای از عایق پوشیده می شوند که این لایه علاوه بر محافظت از سیم در برابر عوامل خارجی، مقاومت آن را در برابر خوردگی و زنگ زدگی افزایش می دهد. این ویژگی به خصوص در محیط های مرطوب و خورنده بسیار مفید است.
سیم افشان با ایمنی بیشتر
به دلیل انعطاف پذیری و مقاومت بالای سیم افشان، احتمال خرابی و بروز مشکلات الکتریکی کمتری وجود دارد. این ویژگی ها باعث افزایش ایمنی سیستم های الکتریکی می شود و خطر بروز حوادث را کاهش می دهد.
سیم افشان چه ولتاژی را می تواند تحمل کند؟
سیم افشان بر اساس نوع و استانداردهای ساخت، می تواند برای تحمل ولتاژهای مختلفی طراحی شود. اکثر سیم های افشان که در بازار موجود هستند، برای ولتاژهای پایین و متوسط طراحی شده اند. این سیم ها معمولاً می توانند ولتاژهایی تا حدود 1000 ولت (1 کیلوولت) را تحمل کنند. این نوع سیم ها به طور گسترده در سیمکشی داخلی ساختمان ها، لوازم خانگی و سیستم های روشنایی استفاده می شوند.
برای کاربردهای خاصی که نیاز به ولتاژهای بالاتری دارند، سیم های افشان با طراحی ویژه و عایق های مقاوم تر نیز تولید می شوند. این سیم ها می توانند ولتاژهایی تا چندین کیلوولت را تحمل کنند. این نوع سیم ها معمولاً در صنایع خاص مانند نیروگاه ها، سیستم های انتقال برق صنعتی و برخی تجهیزات الکتریکی پیشرفته استفاده می شوند.
نوع و کیفیت عایق استفاده شده نقش مهمی در تعیین ولتاژ قابل تحمل سیم چند رشته ای دارد. عایق هایی مانند PVC، XLPE، و لاستیک سیلیکونی هر یک ویژگی های خاصی دارند که بر ولتاژ قابل تحمل تأثیر میگذارند. سیم های افشان باید مطابق با استانداردهای ملی و بین المللی تولید شوند. این استانداردها شامل مشخصات دقیق ولتاژ قابل تحمل، دمای کاری و سایر ویژگی های فنی هستند.
شرایط محیطی مانند دما، رطوبت، و عوامل شیمیایی می توانند بر عملکرد و ولتاژ قابل تحمل سیم افشان تأثیر بگذارند. بنابراین انتخاب سیم مناسب برای شرایط محیطی خاص ضروری است. انتخاب صحیح سیم افشان بر اساس نیازهای ولتاژی و شرایط محیطی از اهمیت بالایی برخوردار است.
آیا سیم افشان در محیط های مرطوب و دماهای بالا کار می کند؟
سیم افشان می تواند در محیط های مرطوب مورد استفاده قرار گیرد؛ اما این بستگی به نوع عایق و استانداردهای ساخت آن ها دارد. عایق های مقاوم در برابر رطوبت مانند PVC و لاستیک سیلیکونی برای این منظور مناسب هستند. این عایق ها می توانند از نفوذ آب و رطوبت به هادی های داخلی جلوگیری نمایند و از خوردگی و آسیب های ناشی از رطوبت محافظت کنند.
سیم های افشان می توانند در دماهای بالا نیز کار کنند، ولی میزان تحمل دما بستگی به نوع عایق استفاده شده دارد. برخی از عایق ها مانند لاستیک سیلیکونی می توانند دماهای بسیار بالا (بیش از 200 درجه سانتیگراد) را تحمل کنند. عایق های دیگر مانند XLPE نیز می توانند در دماهای بالا عملکرد خوبی داشته باشند.
